ДЕТАЛИ СБОРКИ «КОРВЕТ 75»
ДЕТАЛИ СБОРКИ ШПИНДЕЛЯ И УЗЛА ПРИВОДА «КОРВЕТ 75» *- Позиция по
схеме сборки
Код Номе
р
Наименование Поз.* К-во
детали
122487 01900.00 Коль
ц
о стопо
р
ное 1 2
122488
18013.00
Стакан
2
1
122489 18014.00 Упо
р
п
ру
жины 3 1
122490
18015.00
Пружина
4
1
122491
18016.00
Шкив шпинделя подвижный
5
1
122492 18017.00 Ремень клиновой 6 1
122493
083438.00
Шпонка 5х
5х30 мм
7
1
122494 01043.00 Болт с к
ру
глой головкой М6-1.0х8 8 3
122495
18018.00
Шкив шпинделя неподвижный
9
1
122496 00256.00 Коль
ц
о стопо
р
ное 10 1
122497 STD315245 Ша
р
икопо
д
шипник 6204zz 11 4
122498
02681.00
Болт с круглой
головкой М8
-
1.25х12
12
3
122499 18019.00 К
р
ышка шпин
д
еля 13 1
122500
18020.00
Шайба шпинделя
14
1
122501 STD315353 Ша
р
икопо
д
шипник 6305zz 15 1
122502
00975.00
Шпонка 5х5х25 мм
16
1
122503
18021.00
Шпиндель
17
1
122504 18022.00 Шайба 18 1
122505 07843.00 Коль
ц
о стопо
р
ное 19 1
122506
01760.00
Болт с круглой головкой М6
-
1.0х16
20
6
122507 STD852006 Шайба стопо
р
ная Ф6 мм 21 8
122508
1823.00
Плита
22
1
122509 18024.00 К
р
ышка по
д
шипника 23 1
122510 18025.00 Шкив п
р
иво
д
а непо
д
вижный 24 1
122511
18026.00
Шкив привода подвижный
25
1
122512
18027.00
Подшипник 51107
26
1
122513
18028.00
Шпонка 5х5х14 мм
27
2
122514 18029.00 Вал т
р
ансмиссионный 28 1
122515
18030.00
Шп
илька
29
1
122516 00179.00 Болт с к
ру
глой головкой М6-1.0х20 30 4
122517 18031.00 Опо
р
а т
р
ансмиссионного вала 31 1
122518
18032.00
Крышка подшипника
32
1
122519 STD315255 Ша
р
икопо
д
шипник 6205zz 33 1
122520
02445.00
Кольцо стоп
орное
34
1
122521
05284.00
Болт с круглой головкой М5
-
0.8х25
35
2
122522 STD853005 Шайба п
ру
жинная Ф4 мм 36 2
122523
18033.00
Прижим
37
2
122524
18034.00
Гайка
38
1
122525 STD840508 Гайка М5 39 2
122526
1803
5.00
Перемычка
40
1
122527 18036.00 Тяга
р
ег
у
лято
р
а 41 1
122528
18037.00
Крепление
42
1
122529
08567.00
Винт с плоской головкой М6
-
1.0х12
43
4
122530 03069.00 Винт М5-0.8х6 44 1
122531
07458.00
Стопор
45
1
122532
18039.
00
Винт с плоской головкой М5
-
0.8х10
46
1
122533 18039.00 Фланец 47 1
9
Теперь переключатель можно включать
10.2. ИЗМЕНЕНИЕ СКОРОСТИ
Для изменения скорости шпинделя, поверните диск регулировки частоты вращения шпинделя передней бабки на нужную установку по
шкале скоростей. (См. раздел 12).
ВНИМАНИЕ: Изменяйте скорости шпинделя только при работающем двигателе.
10.3. ВРАЩЕНИЕ ШПИНДЕЛЯ
Если Вы никогда не занимались обработкой дерева на токарной
машине, мы рекомендуем Вам попрактиковаться, используя разные
инструменты. Начинайте с небольшой обточки.
Внимательно изучите следующие страницы данной инструкции. Они рассказывают и показывают, как правильно использовать токарные
инструменты, расположение резцедержателя и другую информацию, которая поможет вам набрать опыт.
Возьмите кусок дерева размером 50х50х300 мм.
Начертите диагональные линии на обоих торцах, чтобы
определить центры, Рис.9.
На одном торце сделайте насечку пилой на глубину приблизительно 1,5 мм на каждой диагональной
линии. Это для зубчатого центра.
На другом торце используется центр задней бабки. Определите точку центра задней бабки на
заготовке в месте пересечения диагональных линий.
Введите центр задней бабки в заготовку, слегка ударив по торцу центра задней бабки киянкой или
пластиковым молотком, Рис.10.

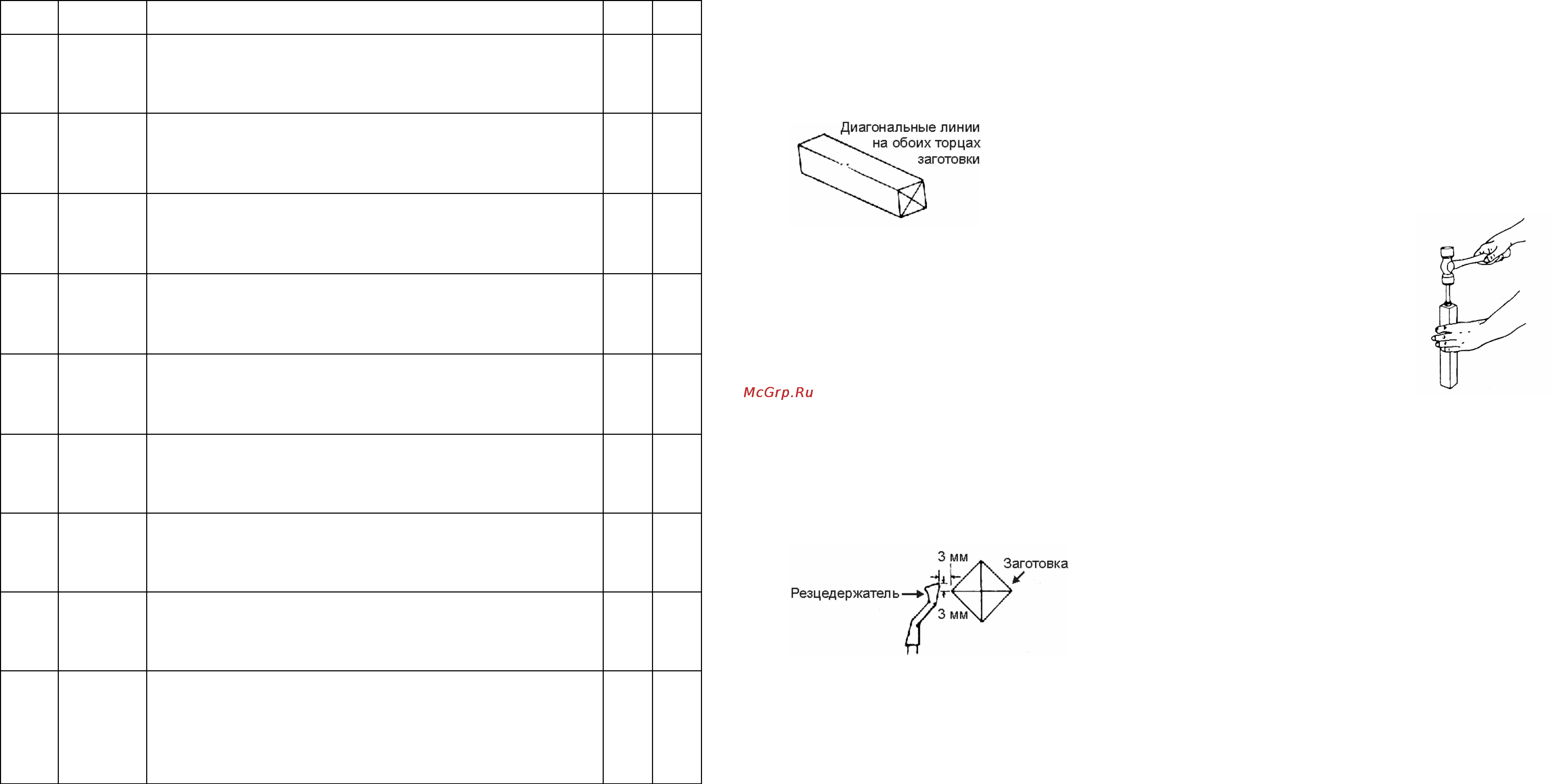

Рис.9
Вытащите центр задней бабки и введите зубчатый центр передней бабки в другой торец заготовки. Убедитесь,
что зубцы попали в насечки, сделанные пилой. Вытащите зубчатый центр
Убедитесь, что центры и отверстия в шпинделе и пиноли задней бабки чистые. Вставьте зубчатый центр в
переднюю бабку, и центр задней бабки в заднюю бабку. Слегка постучите по ним пластиковым молотком. Не
включайте.
Если центр задней бабки не шарикоподшипникового типа. Капните каплю масла или воска на заготовку, где оно
контактирует с центром. Это смазывает заготовку во время обработки.
Установите заготовку между центрами и зафиксируйте заднюю
бабку.
Переместите центр задней бабки в заготовку, поворачивая ручной маховик. Убедитесь, что центр задней бабки
и зубчатый центр передней бабки «сели» в заготовку, в отверстия, сделанные ранее. Поверните заготовку вручную, Рис.10
поворачивая маховик.
.
Отрегулируйте резцедержатель приблизительно на 3 мм от углов заготовки и на 3 мм над линией центров, Рис11. Заблокируйте опору
резцедержателя и резцедержатель.
Проверьте скорость по таблице скоростей (раздел 12). Например, 50 мм квадратная
заготовка длиной до 450 мм должна вращаться со скоростью 1100 об/мин для
«грубой обработки». Поверните заготовку рукой, чтобы убедиться, что углы не
ударяются о резцедержатель и проверьте, что индексный штифт не задействован
Рис.12.
Рис.11
