СХЕМА СБОРКИ ПЕРЕДНЕЙ БАБКИ И СТАНИНЫ «КОРВЕТ 75»

8. СБОРКА

ВНИМАНИЕ: Машина достаточно тяжела, поднимайте и перемещайте ее вдвоем или с помощью каких-либо механизмов и

приспособлений.

ВНИМАНИЕ: Не собирайте машину, если какие-либо детали отсутствуют.

8.1. Очистите каждый компонент от транспортировочных консервантов (покрытий). Установите станину. Поверните станину

на бок так, чтобы нижняя часть станины была обращена

к Вам и, чтобы конец передней бабки был слева. Положите узел

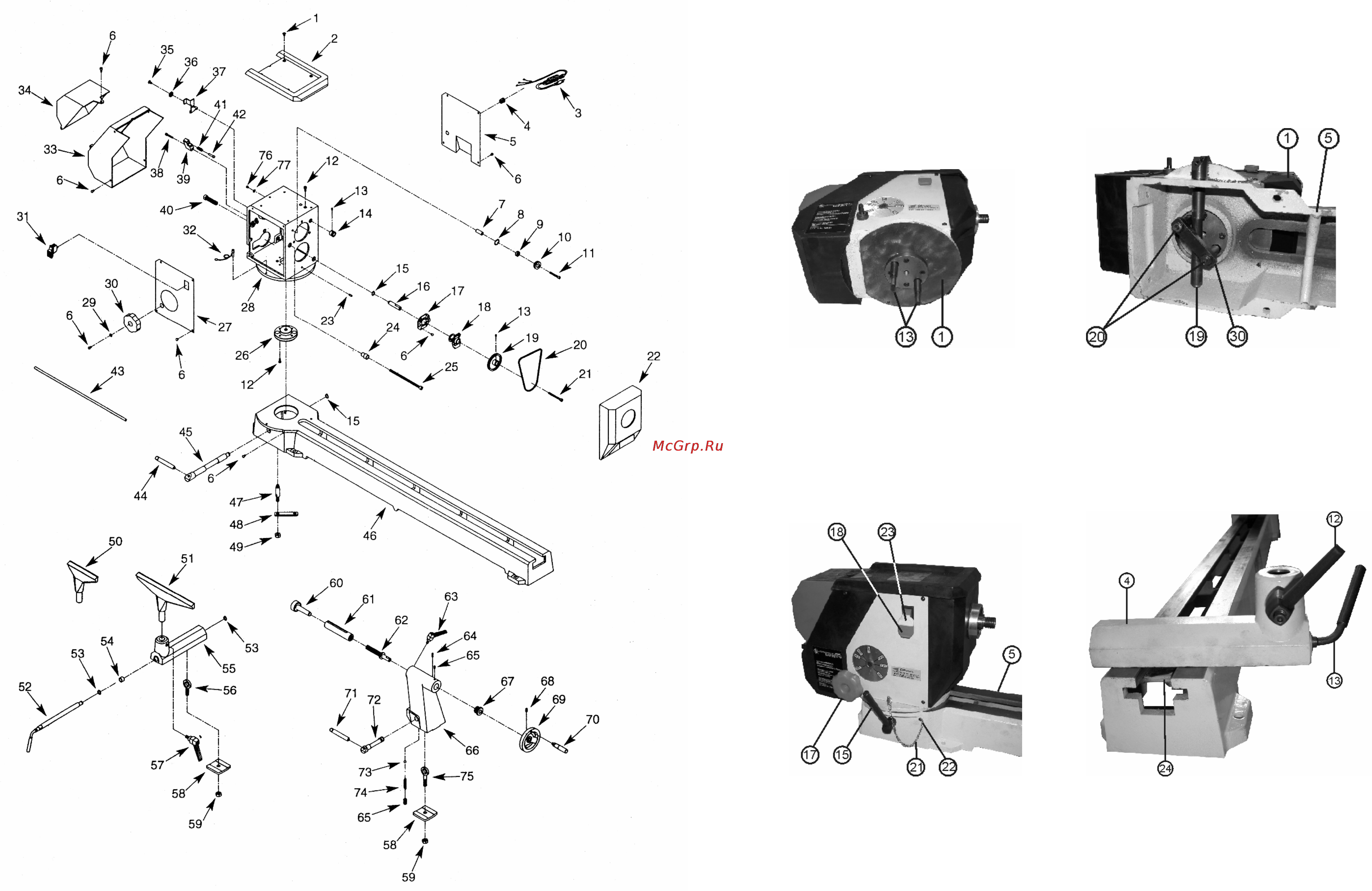

передней бабки на бок рядом с левым концом станины. Установите резьбовые штифты (13) в переднюю бабку (1), Рис.3.

Рис.3, Рис.4

8.2. Вставьте переднюю бабку в станину так, чтобы втулка на нижней части передней бабки установилась в отверстие в

станине. Установите плиту (30) на эксцентриковый вал (19), Рис.4, на резьбовые штифты (13), Рис.3, и закрепите

шестигранными гайками (20), Рис.4.

8.3. (Рис.5) Установите машину прямо. Установите фиксирующую ручку (15) на эксцентриковый вал. Прикрепите цепь (21)

совмещающего

штифта (14) к станине (5) винтом (22). Установите переднюю бабку так, чтобы шпиндель был направлен в

противоположный конец станины. Вставьте совмещающий штифт (14) через нижнюю часть передней бабки (1) в станину

(5). Установите переднюю бабку в нужную позицию путем поворота ручки фиксации по направлению вперед. Закрепите

Диск регулировки частоты вращения шпинделя передней бабки (17) с помощью шайбы

и винта.

Рис.5 Рис.6

8.4. Установите опору резцедержателя (4) на станине (5). Убедитесь, что зажимная пластина (24) ориентирована в

соответствии с пазом на станине. Закрепите позицию фиксирующей ручкой (13). Установите 300 мм или 150 мм

резцедержатель (11), Рис.2, в опору резцедержателя (4) и закрепить фиксирующей ручкой (12).

8.5. Установите узел задней бабки (8), Рис.2, на станину также как опору резцедержателя. Установите

фиксирующую ручку

(10), Рис.2, и закрепите в нужном положении. Когда токарная машина готова к работе, она должна выглядеть как на Рис. 2.

8.6. Осмотрите сетевой шнур, чтобы убедиться в том, что шнур и вилка находятся в хорошем состоянии и изоляция не

повреждена во время транспортировки.
