10

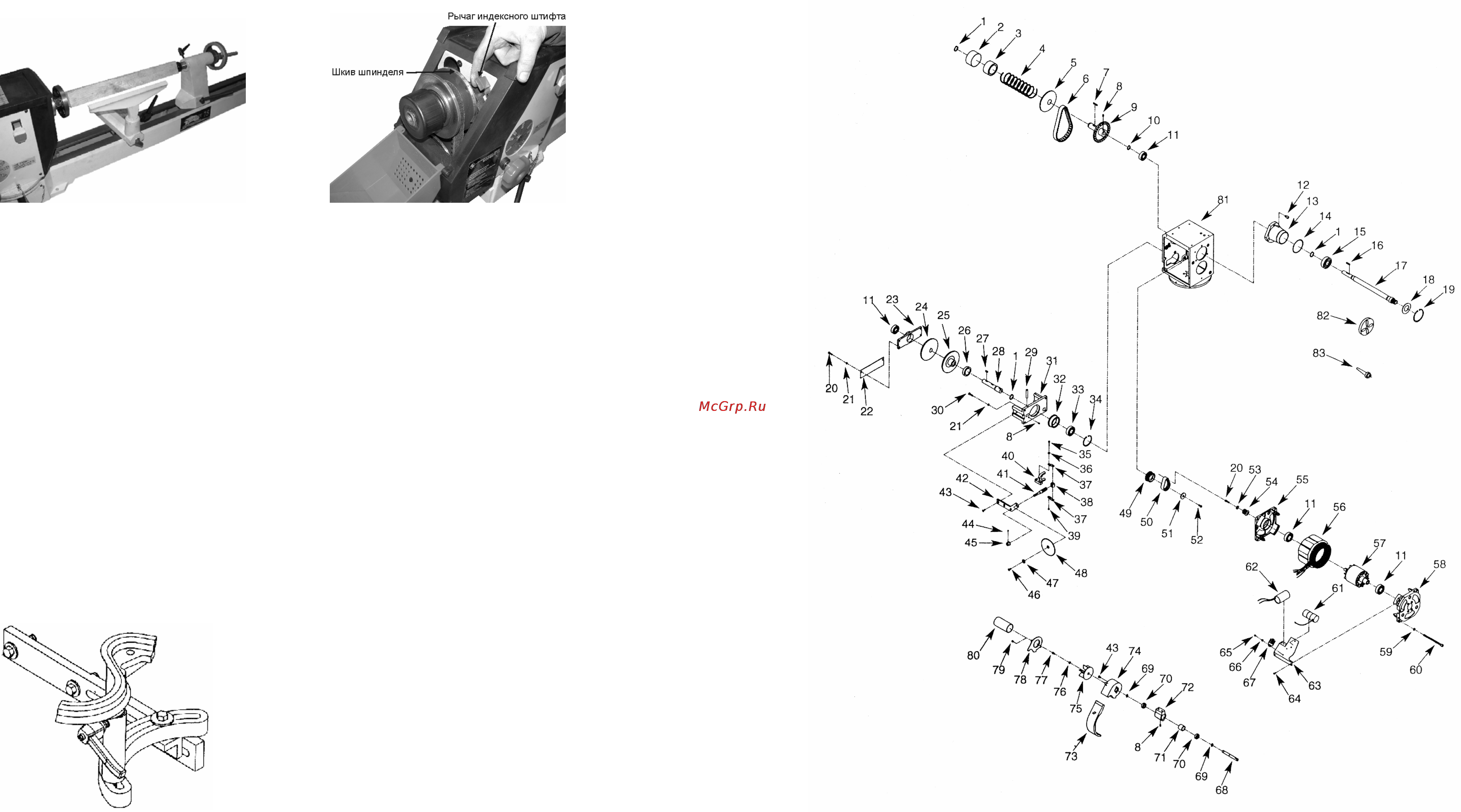

Рис.12 Рис.13
10.4. ФИКСИРОВАННАЯ РАЗМЕТКА ЗАГОТОВКИ (Рис.13)
На шкиве шпинделя на равном расстоянии друг от друга находятся 24 отверстия (15° друг от друга). Индексный штифт
проходит через шкив шпинделя, задействуя одно из 24 отверстий и блокирует вращение шпинделя, пока Вы делаете
метки на заготовке.
Например, для определения позиции шести пазов на цилиндре:
Откройте
верхнюю заднюю крышку
Отведите назад рычаг индексного штифта до тех пор, пока индексный штифт не попадет в одно из 24 отверстий в
шкиве шпинделя
Отрегулируйте 300 мм резцедержатель по центральной линии заготовки и сделайте метку.
Переведите рычаг индексного штифта вперед, чтобы освободить штифт. Медленно поворачивайте заготовку, пока
штифт не установится на 60° (4 отверстия)
от начальной позиции (Шкив шпинделя имеет градусную шкалу).
Установите индексный штифт на шкиве и сделайте следующую метку на заготовке.
Продолжайте эту процедуру до тех пор, пока не будет 6 меток на заготовке.
Цилиндрическая обточка маркируется таким же образом.
ПРЕДУПРЕЖДЕНИЕ: Индексный штифт не должен использоваться для всех других операций машины.
10.5. ОБТОЧКА
С ВНЕШНЕЙ СТОРОНЫ
Этот метод дает возможность выполнять работы на этой машине с большими заготовками, которые слишком велики
для традиционной установки. Это прямой метод обточки с применением планшайбы, за исключением того, что из-за
большого размера заготовки необходимо быть более осторожным, и скорости должны быть ограничены до минимума.
Если Вы
решили выполнять внешнюю обточку, следует использовать упор (не поставляется). Такой упор
прикрепляется к станине машины, Рис.14.
ВНИМАНИЕ: Не пытайтесь устанавливать слишком большие заготовки,
которые двигатель не в состоянии обрабатывать. Если Вы хотите
поэкспериментировать с этим методом, используйте мягкое дерево. Более
твердые породы дерева можно попробовать обрабатывать позже, когда
приобретете достаточный
опыт.
Для подготовки машины к внешней обточке разблокируйте переднюю бабку,
подняв вверх фиксирующую ручку. Снимите штифт и поверните переднюю
бабку на 90°. Вставьте штифт в отверстие для внешней обточки и закрепите
переднюю бабку фиксирующей ручкой, Рис.15.
Рис. 14 - Упор для обработки заготовки большого диаметра
15
СХЕМА СБОРКИ ШПИНДЕЛЯ И УЗЛА ПРИВОДА «КОРВЕТ 75»
