MOXA EDS-728/828: руководство по аппаратной установке
www.moxa.ru sales@moxa.ru support@moxa.ru
9

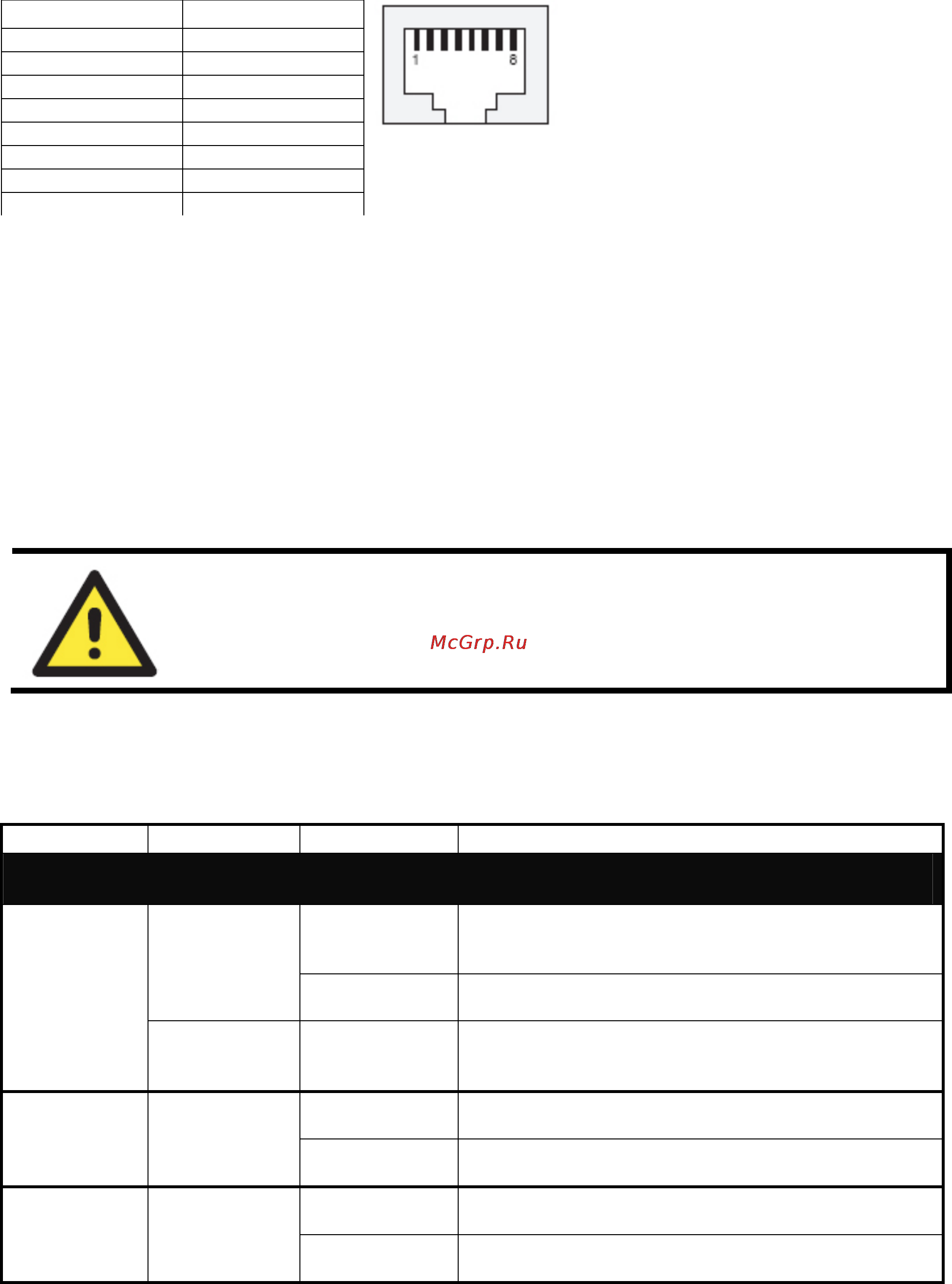

Контакты порта MDI/MDI-X
Контакт Описание
1 TRD(0)+
2 TRD(0)-
3 TRD(1)+
4 TRD(2)+
5 TRD(2)-
6 TRD(1)-
7 TRD(3)+
8 TRD(3)-
Подключение оптоволоконных портов 100/1000Base
Подключение является чрезвычайно простым. Предположим, необходимо соединить устройства 1 и 2.
В отличие от электрических сигналов, оптоволоконные сигналы не требуют наличия двухпроводной
цепи для передачи данных в одну сторону. Одна из оптических линий используется для передачи от
устройства 1 к устройству 2, а другая от устройства 2 к устройству 1, формируя, таким образом,
полнодуплексную передачу данных.
Все
, что необходимо, - это соединить Tx-порт (передатчик) устройства 1 с Rx-портом (приемник)
устройства 2, а Rx-порт устройства 1 с Tx-портом устройства 2. При подключении кабеля
рекомендуется обозначить две стороны одной и той же линии одинаковой буквой (А-А, B-B, как
показано ниже).
ВНИМАНИЕ
Данный коммутатор – продукт класса Class 1 Laser/LED. Избегайте прямого
попадания в глаз излучения устройства Laser/LED.
Светодиодные индикаторы
Индикатор Цвет Состояние Описание
Системные индикаторы
Включен
Система прошла тест самодиагностики при
начальной загрузке и готова к работе.
ЗЕЛЕНЫЙ
Мигает Система проходит тест самодиагностики.
STAT
КРАСНЫЙ
Включен
Система не прошла тест самодиагностики при
начальной загрузке.
Включен Питание подается на вход PWR1.
PWR1
ЖЕЛТЫЙ
Выключен Питание не подается на вход PWR1.
Включен Питание подается на вход PWR2.
PWR2
ЖЕЛТЫЙ
Выключен Питание не подается на вход PWR2.
