Монтаж на DIN-рейку

Пластины для крепления на DIN-рейку установлены на задней панели EDS-728/828. Не пытайтесь

удалить пластины крепления, так как это может повредить изделие.

Для установки:

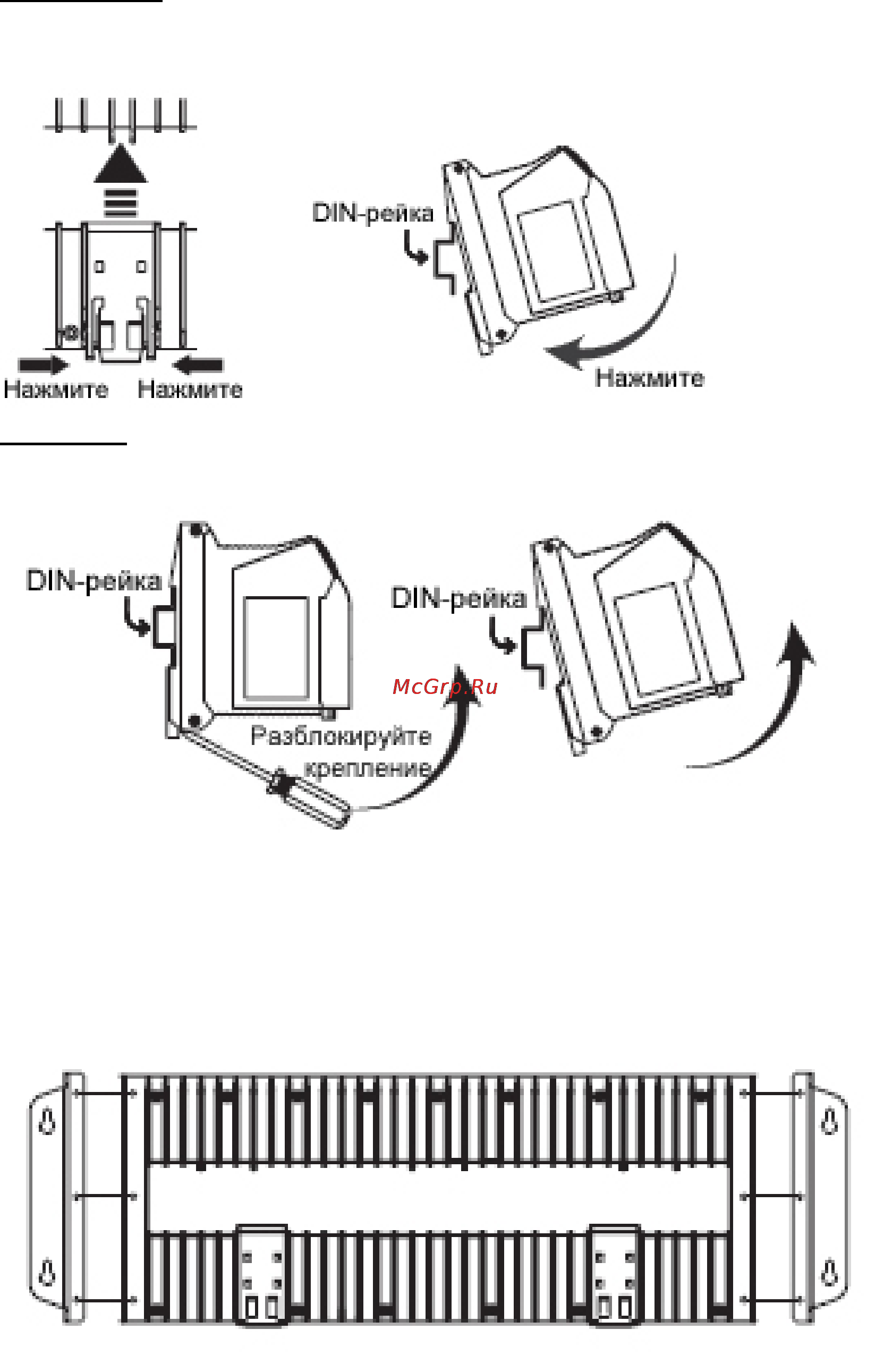

Нажмите на зажим, чтобы зафиксировать крепление. Затем вставьте верхнюю часть DIN-рейки в

верхнюю часть паза на задней стенке коммутатора. Нажмите на EDS-728/828, пока крепление не

защелкнется на рейке.

Для снятия:

Используя плоскую отвертку в качестве рычага, отодвиньте крепление вниз. Затем снимите EDS-

728/828 с DIN-рейки.

Установка на стену (опционально)

В некоторых приложениях удобно монтировать EDS-728/828 на стену, как показано на рисунках ниже.

ШАГ 1: Снимите с EDS-728/828 крепеж DIN-рейки и присоедините пластины для крепления на стену как

показано на рисунке.
