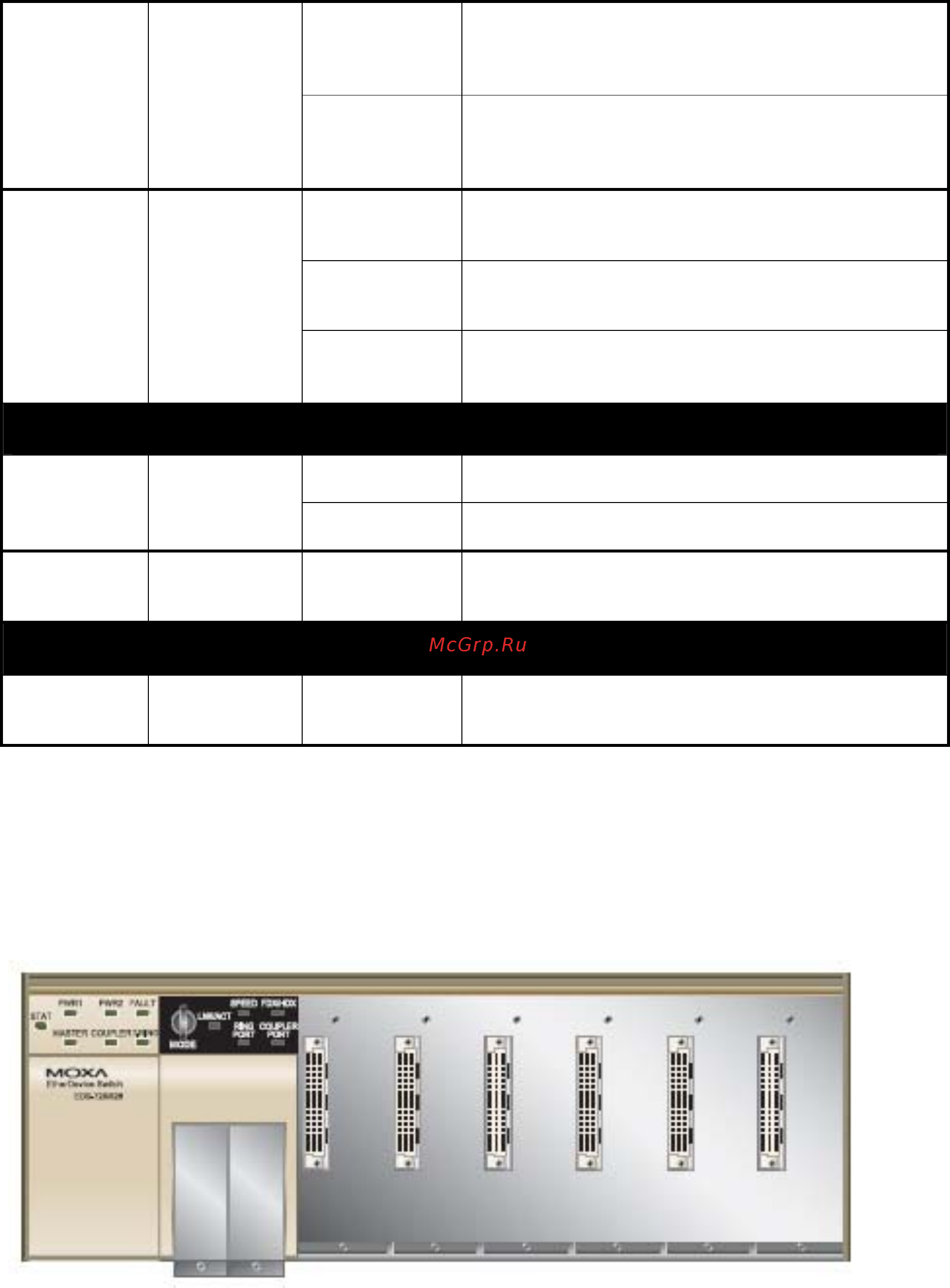

MOXA EDS-728/828: руководство по аппаратной установке
www.moxa.ru sales@moxa.ru support@moxa.ru
11
Включен
Соответствующий порт является портом
резервного объединения колец данного
устройства EDS-728/828.
COUPLER
ЗЕЛЕНЫЙ
Выключен
Соответствующий модуль не является портом
резервного объединения колец данного
устройства EDS-728/828.
Выключен
Соответствующий модуль порта передает
данные на скорости 10 Мбит/с.
Включен
Соответствующий модуль порта передает
данные на скорости 100 Мбит/с.
SPEED
ЗЕЛЕНЫЙ
Мигает
Соответствующий модуль порта передает
данные на скорости 1000 Мбит/с.
Индикаторы модуля Fast Ethernet.
Выключен Питание подается на интерфейсный модуль.
PWR
ЗЕЛЕНЫЙ
Включен Питание не подается на интерфейсный модуль.
P1/P2/
P3/P4
ЗЕЛЕНЫЙ
Включен/
Выключен/
Мигает
Отображает состояние портa.
Индикаторы модуля Gigabit Ethernet.
P1/P2
ЗЕЛЕНЫЙ
Включен/
Выключен/
Мигает
Отображает состояние порта.
Спецификации
Модульный управляемый коммутатор, EDS-72810G/82810G
Модульный управляемый 6-слотовый коммутатор, до 28 портов.
Используемые технологии
Стандарты IEEE802.3, 802.3u, 802.3x, 802.1D, 802.1w, 802.1Q, 802.1p, 802.1X, 802.3ad,
802.3z
