MOXA EDS-728/828: руководство по аппаратной установке

www.moxa.ru sales@moxa.ru support@moxa.ru

1. Системные светодиодные индикаторы состояния.

2. Кнопочный переключатель для выбора режима интерфейсного модуля.

3. Светодиодные индикаторы режима интерфейсного модуля.

4. Светодиодные индикаторы интерфейсного модуля Fast Ethernet.

5. Терминальный блок для двух входов питания, двух цифровых входов и двух цифровых

выходов.

6. Стикер, отображающий назначение контактов.

7. Последовательный консольный порт.

8. Винт для присоединения интерфейсного модуля Fast Ethernet.

9. Светодиодные

индикаторы интерфейсного модуля Gigabit Ethernet.

10. Два гнезда для интерфейсных модулей Gigabit Ethernet.

11. Интерфейсный модуль Fast Ethernet.

12. Гнездо для интерфейсного модуля Fast Ethernet.

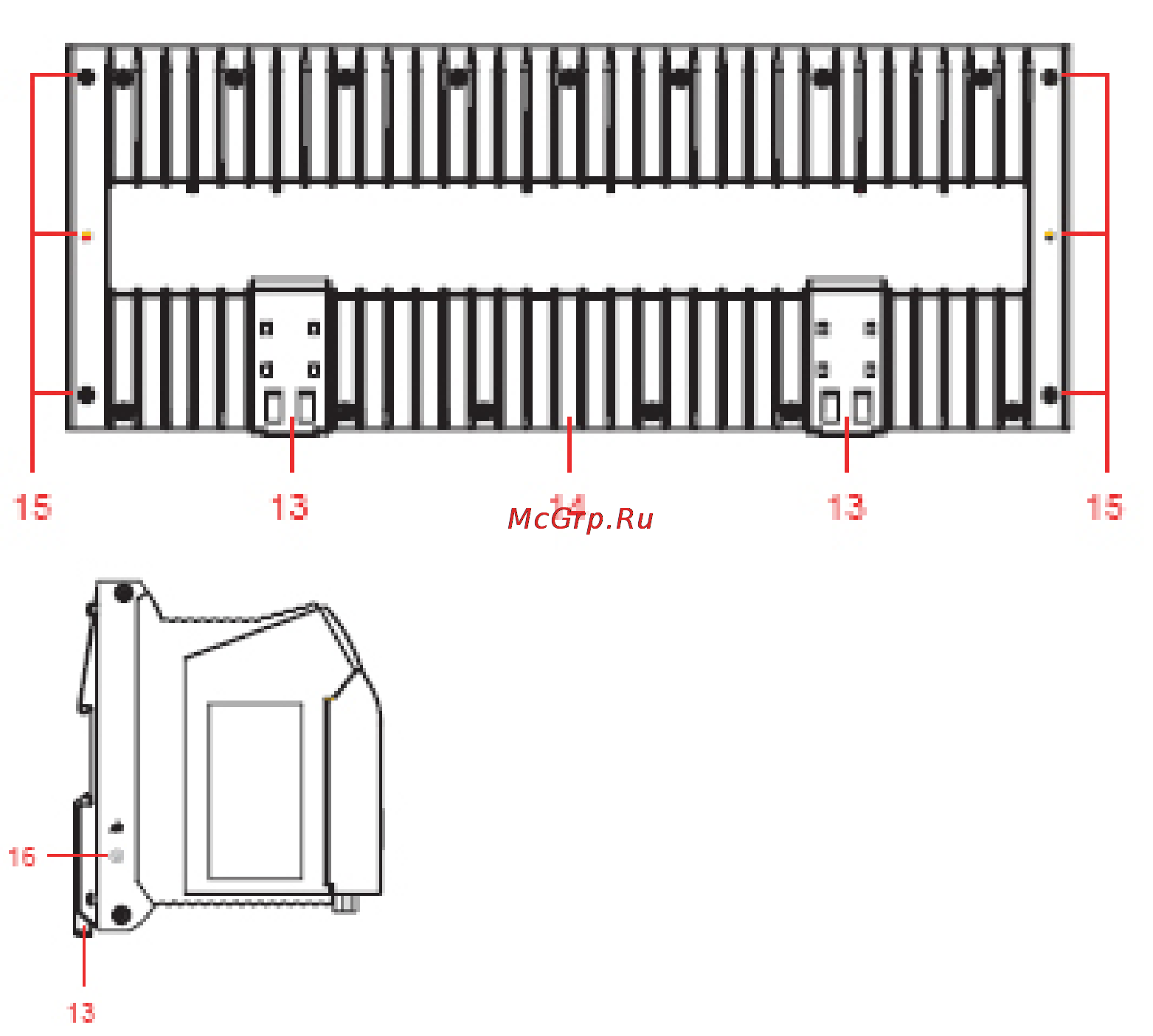

13. Крепление для установки на DIN-рейку.

14. Ребристая стенка с функцией радиатора.

15. Винтовые отверстия для опциональной настенной установки.

16. Винт заземления.
