EDS-P510A-8PoE: Руководство пользователя

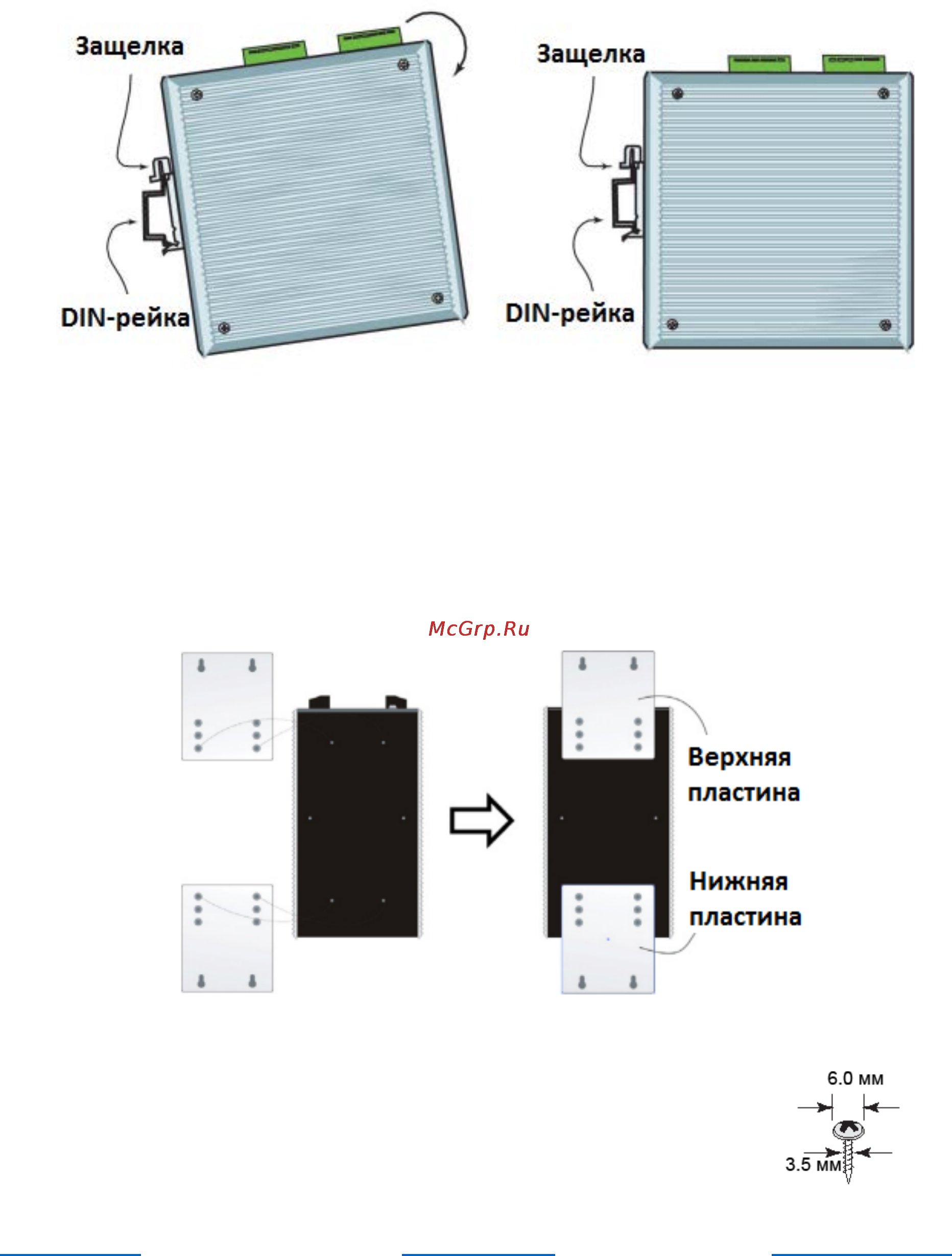

Установка на DIN-рейку

В заводской комплектации устройства крепление на DIN-рейку в виде алюминиевой пластины

должно быть установлено на задней панели коммутатора. Если возникнет необходимость

самостоятельной установки крепления, убедитесь, что металлическая защелка расположена

сверху, как показано на рисунке.

1. Вставьте верхнюю часть DIN-рейки в

паз под металлической защелкой.

2. Крепежное устройство с характерным

звуком защелкнется на рейке.

Чтобы снять EDS-P510A-8PoE c DIN-рейки, проделайте все в обратном порядке.

Настенная установка (опционально)

В некоторых приложениях удобно монтировать EDS-P510A-8PoE на стену, как показано на рисунке.

1. Снимите с коммутатора крепеж для DIN-рейки и подсоедините крепление для панельной

установки, как показано на рисунке.

2. Монтаж EDS-P510A-8PoE на стене требует использования 4 винтов.

Головки шурупов должны быть не более 6 мм в диаметре, а стержни –

не более 3.5 мм, как показано на рисунке. Не закручивайте шурупы до

конца, оставьте около 2 мм для того, чтобы можно было установить на

них крепежное устройство.
