EDS-P510A-8PoE: Руководство пользователя

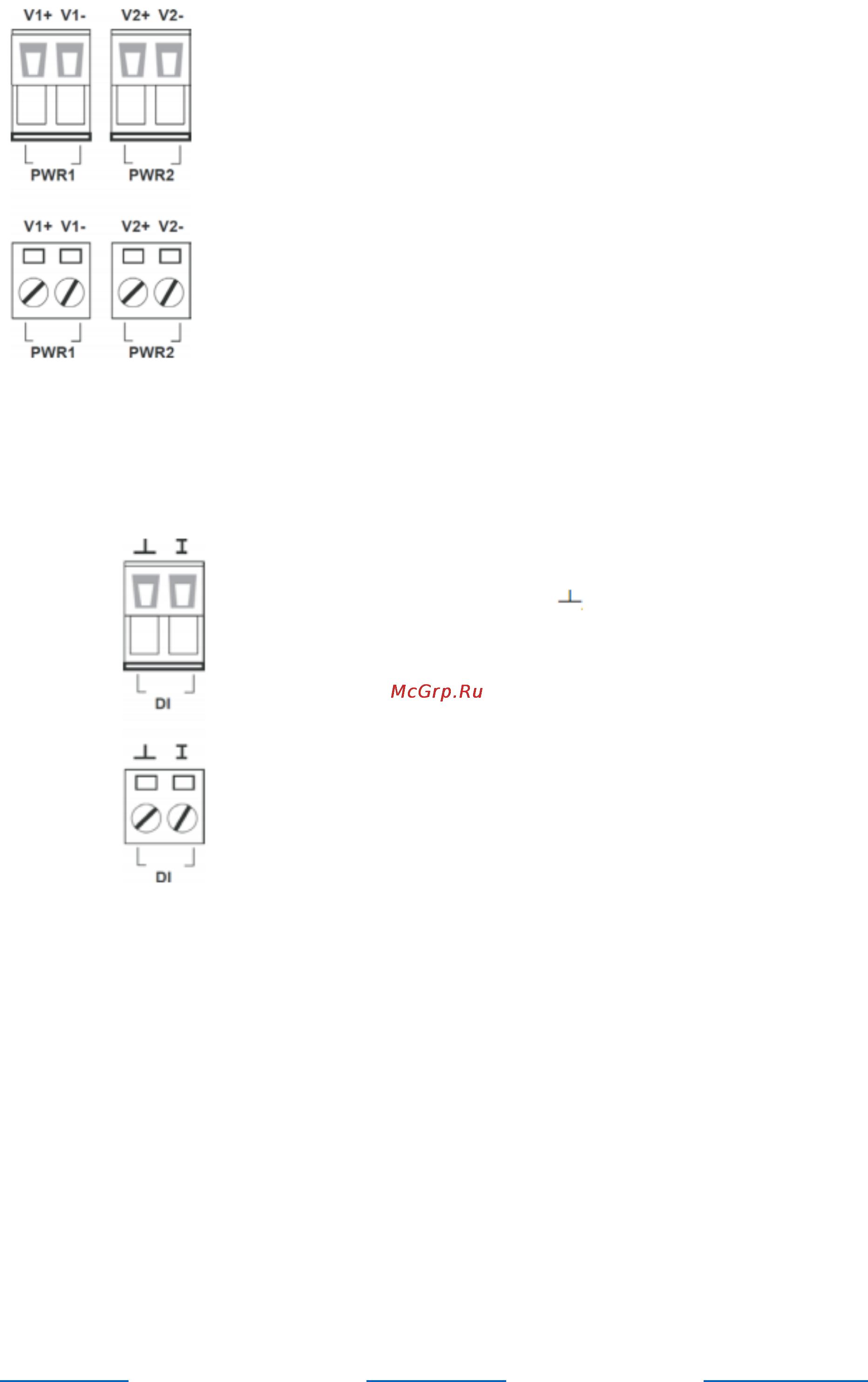

ШАГ 1: Подсоедините контакты -/+ источника

питания к клеммам V-/V+.

ШАГ 2: Для закрепления проводов питания

затяните небольшой отверткой винты,

расположенные на клеммах в передней части

терминального блока.

ШАГ 3: Вставьте пластмассовый

терминальный блок в гнездо, расположенное

на верхней панели коммутатора EDS-P510A-

8PoE.

Подключение дискретного входа

Устройство серии EDS-P510A-8PoE имеет один дискретный вход. Он подключается к двум контактам

на 2-контактном терминальном блоке, находящемся на правой стороне верхней панели устройства,

рядом со входами питания. Вид сверху и спереди на вход показаны ниже.

Шаг 1

Подсоедините контакт -(«земля»)/+(DI) к

клеммам /I соответственно.

Шаг 2

Для закрепления проводов DI затяните

небольшой отверткой винты, расположенные

на клеммах в передней части терминального

блока.

Шаг 3

Вставьте пластмассовый терминальный блок

в гнездо, расположенное на верхней панели

коммутатора.

Настройка DIP-переключателя Turbo Ring

EDS-P510A-8PoE – это управлямый Ethernet-коммутатор с возможностью резервирования сети и

функцией plug-and-play. Запатентованная технология Moxa – Turbo Ring – обеспечивает

максимальную надежность и минимальное время восстановления сети. Время восстановления

коммутаторов с технологией Turbo Ring составляет менее 300 мс (Turbo Ring) и 20 мс (Turbo Ring V2),

тогда как время восстановления коммутаторов без Turbo Ring – от 3 до 5 минут, что уменьшает

возможность потери данных, вызванной сбоем в сети.

На верхней панели коммутатора Вы найдете 4 аппаратных DIP-переключателя, которые помогут

Вам настроить технологию Turbo Ring за считанные секунды. Кроме того, Вы можете отключить

данную технологию с помощи браузера, telnet-консоли или консольного порта.

ПРИМЕЧАНИЕ: Дополнительную информацию о технологии Turbo Ring и Turbo Ring V2 Вы можете

получить в разделах Turbo Ring DIP Switch и Using Communication Redundancy в руководстве

пользователя.
