EDS-P510A-8PoE: Руководство пользователя

• Основываясь на типе передаваемого сигнала, определите, какие провода необходимо

прокладывать отдельно друг от друга. Провода с одинаковыми электрическими параметрами могут

быть проложены рядом друг с другом.

• Прокладывайте отдельно друг от друга кабели входных и выходных сигналов.

• Рекомендуется, где это необходимо, помечать кабели всех устройств системы.

Заземление EDS-P510A-8PoE

Заземление и правильная электропроводка помогают существенно снизить воздействие

электромагнитных помех на коммутатор. Перед подключением коммутатора обязательно

обеспечьте его заземление через винт заземления.

ВНИМАНИЕ

Данное устройство предназначено для установки на хорошо заземленную

поверхность, такую как металлическая панель.

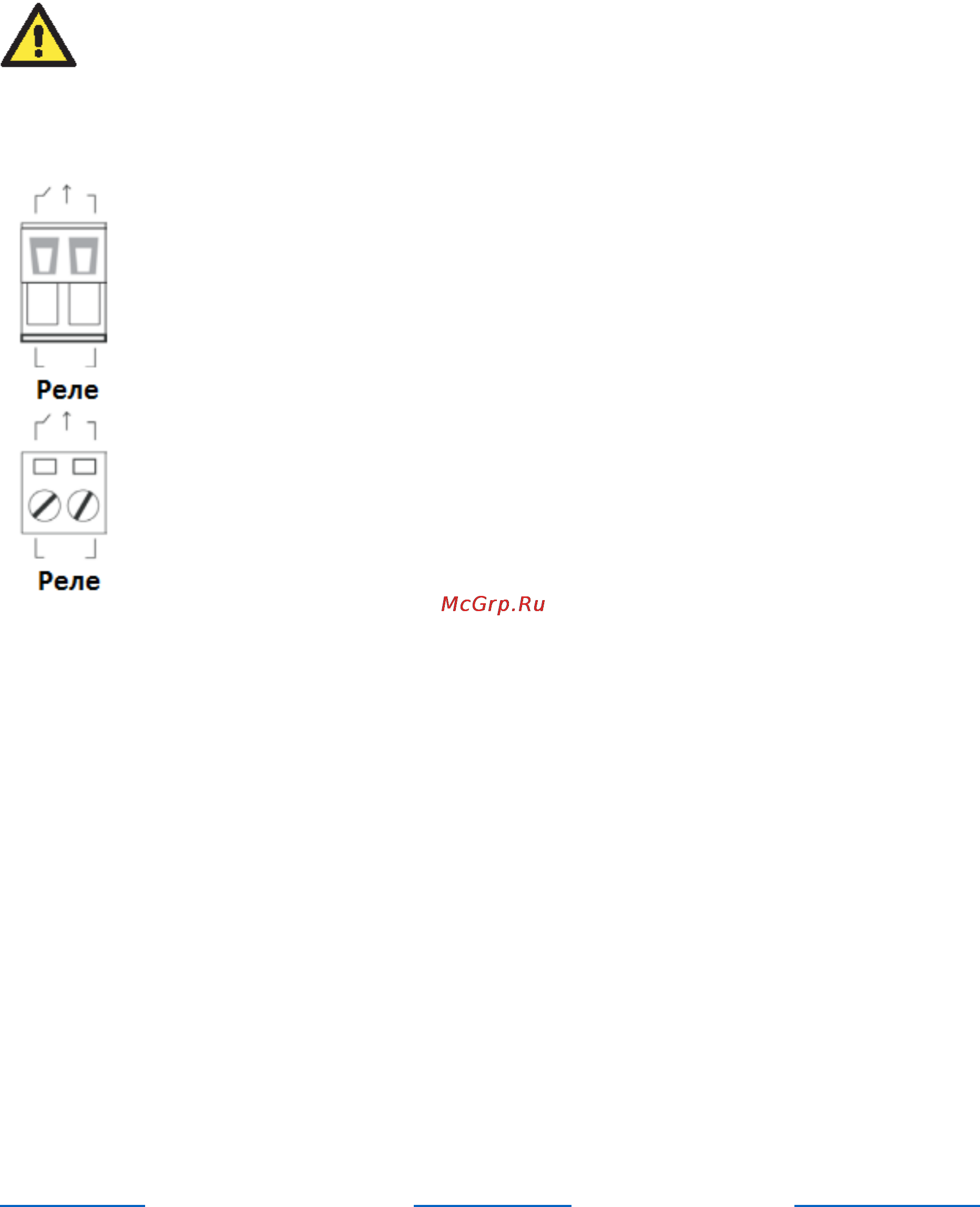

Подключение контакта реле

Каждый коммутатор серии EDS-P510A-8PoE

имеет один релейный выход. Контакт реле

находится на клемме терминального блока,

расположенного на верхней панели

коммутатора. Для подключения аварийной

сигнализации используйте два провода.

Один конец каждого провода подсоедините к

соответствующей клемме аварийной

сигнализации маршрутизатора. Другой конец

провода подсоедините к сигнализирующему

устройству.

АВАРИЯ: Два контакта на 2-контактном терминальном блоке используются для оповещения о

настроенных пользователем событиях.

Встроенное в маршрутизатор реле размыкает контакты аварийной сигнализации, если происходит

настроенное пользователем событие. Если ни одно из этих условий не выполняется, цепь остается

замкнутой.

Подключение резервированного питания

Коммутатор серии EDS-P510A-8PoE имеет два входа питания – вход питания 1 и вход питания 2. Две

клеммы, находящиеся в левой части верхней панели коммутатора, используются для подключения

питания. Вид сверху и вид спереди показаны на рисунках ниже.
