- 3 -

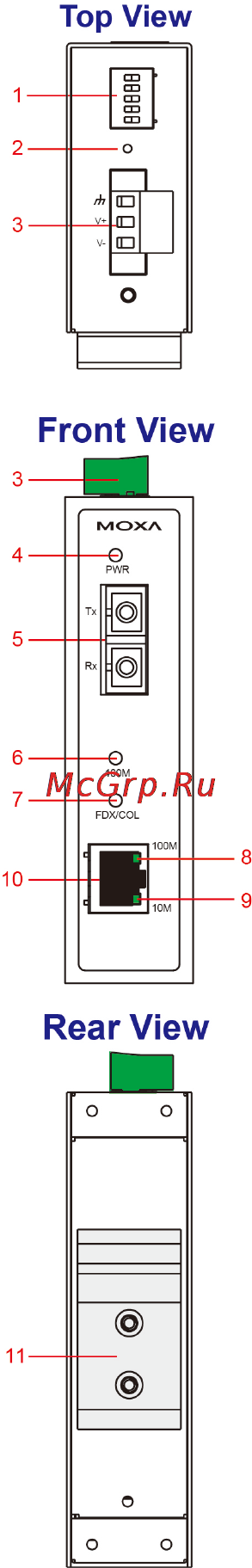

Panel Layout
1. DIP switch
2. Reset button
3. Terminal block for power input and
grounding
4. Power input LED
5. 100BaseFX (SC/ST connector) port
6. FX port's 100 Mbps LED
7. FX port's FDX/COL LED
8. TP port’s 100 Mbps LED
9. TP port's 10 Mbps LED
10.
10/100BaseT(X) port
11.
DIN-rail kit
NOTE:
The IMC-21A series includes the
IMC
-21A-M-SC, IMC-21A-M-ST, and
IMC
-21A-S-SC.
