- 5 -

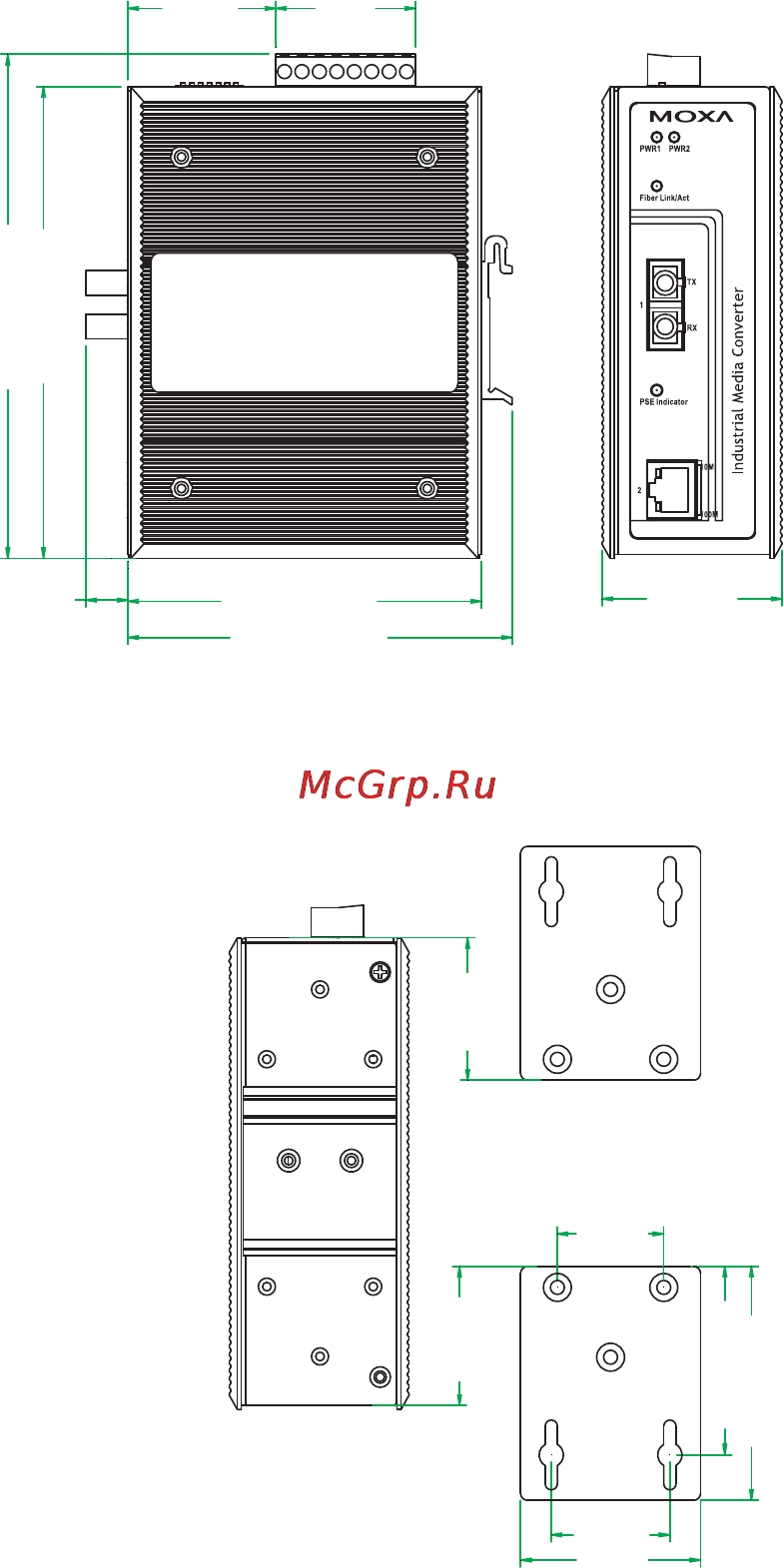

Mounting Dimensions
135.1 mm (5.32 in)
144.45 mm (5.69 in)
101.4 mm (3.99 in)
110.2 mm (4.34 in)
51.65 mm
(2.03 in)
34 mm
(1.34 in)
51.6 mm
(2.03 in)
30.5 mm
(1.2 in)
54 mm (2.13 in)
67 mm (2.64 in)
39.84 mm
(1.57 in)
40.8 mm
(1.61 in)
12.06 mm
(0.47 in)
42.4 mm
(1.67 in)
40 mm
(1.57 in)
Front ViewSide View
Rear View Panel Mounting Kit (Optional)
IMC-P101-M-SC
