- 4 -

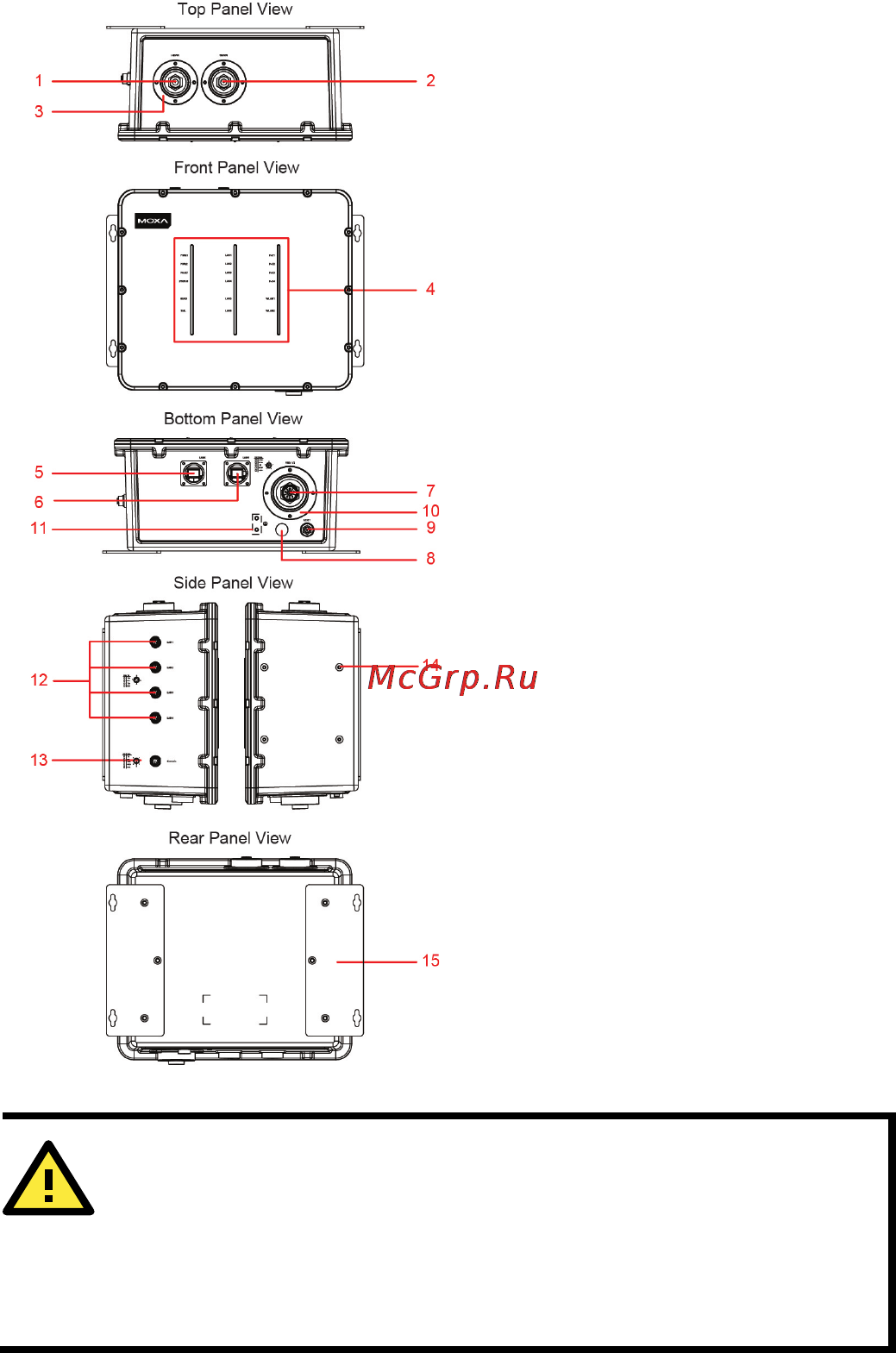

Panel Layout of the TAP-6226
1. MAIN 1 N-type antenna port
2. MAIN 2 N-type antenna port
3. PG29 gasket
4. LEDs for: PWR1, PWR2,
FAULT, STATUS,
MSTR/HEAD, CPLR/TAIL,
LAN1-6, PoE1-4, WLAN1-2.
5. Fiber SFP port: LAN5
6. Fiber SFP port: LAN6
7. M23 5-pin connector for
PWR1, PWR2.
8. Waterproof vent
9. Reset button
10.
PG36 gasket
11.
Grounding screw
12.
10/100BaseT(X) M12 port:
LAN1, LAN2, LAN3, LAN4.
13.
M12 5-pin console port
14.
Mounting hole for fiber panel
bracket
15.
Wall mount kit
ATTENTION
DO NOT open or remove
the waterproof vent (item 8
in the above
figure)
. Removing the seal will void the warranty.
Ports that are not being used should be covered tightly by the
appropriate caps.
