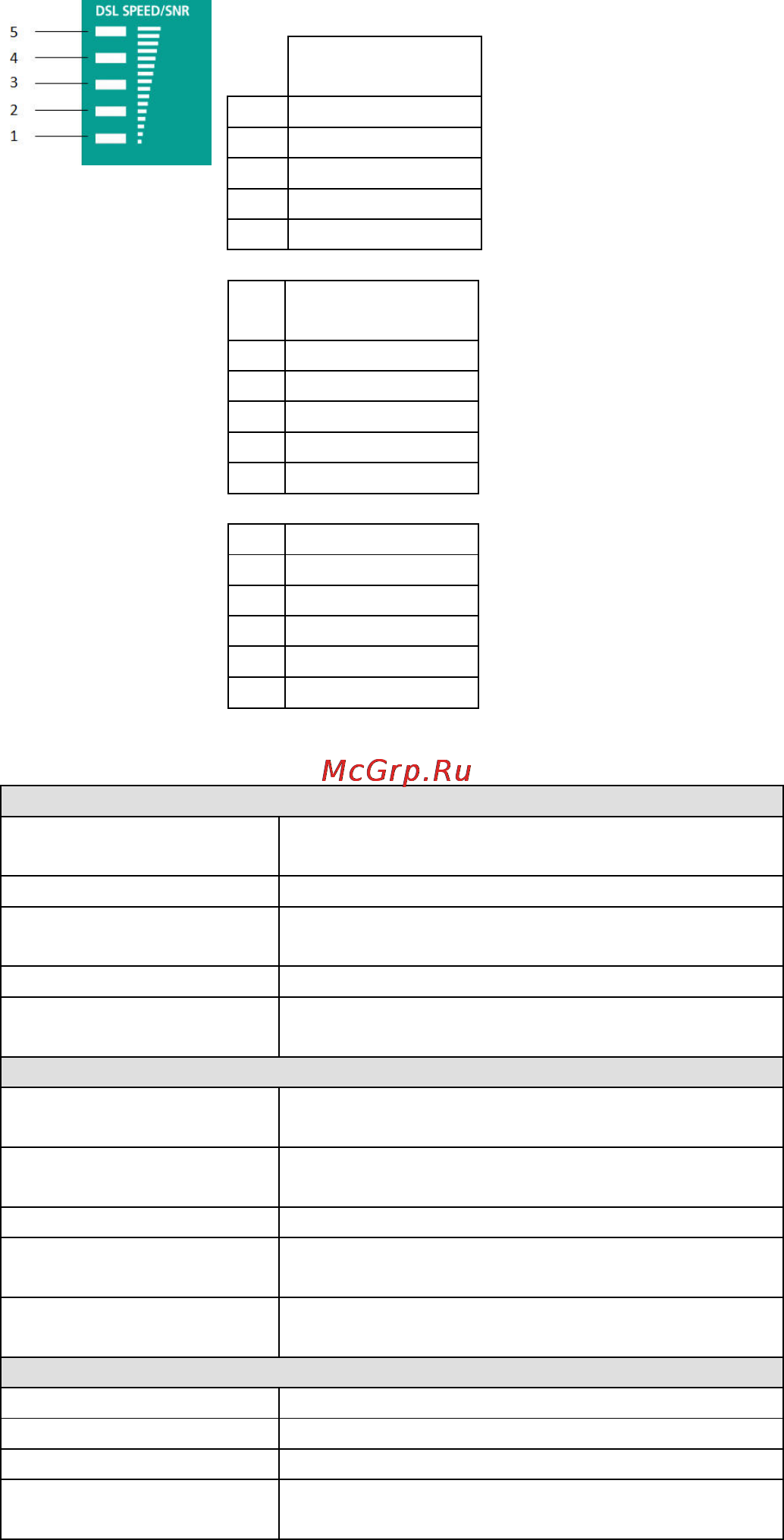

DSL Speed/SNR LED Indicator
Five Levels of SNR/SPEED Setting
Turbo Speed
(K bits)
5
10297 – 15304
4
5697 – 10296
3
3457 – 5696
2
1025 – 3456
1
192 – 1024
STD Speed
(K bits)
5
4609 – 5760
4
3073 – 4608
3
2049 – 3072
2
769 – 2048
1
192 – 768
SNR (dB)
5
18 – 30
4
14 – 17
3
10 – 13
2
6 – 9
1
3 – 5
Specifications
Technology
Standards
IEEE802.3, 802.3u, 802.3x, 802.1p, ITU-T
G.991.2, G.SHDSL and G.SHDSL.bis
SHDSL Data Rate
192kbit/s to 15304kbit/s
Protocols
SNMPv1/v2c/v3, DHCP Client, SNTP, HTTP,
Telnet, Syslog, LLDP, Modbus/TCP, IPv6
MIB
MIB-II
Flow Control IEEE802.3x flow control, back pressure flow
control
Interface
RJ45 Port
10/100BaseT(X) auto negotiation speed, F/H
duplex mode, and auto MDI/MDI-X connection
DSL Port
RJ-11(RJ-45 connector) or detachable
2-contact terminal block
Console
RS-232 (RJ45)
LED Indicators
PWR1, PWR2, FAULT, 10/100M (TP port),
STATE, CO/CPE, LINK/ACT, DSL SPEED/SNR
DIP Switches Reset button, CO/CPE, SNR/SPEED,
ANN B/ANNEX A, STD/TURBO
Power
Input Voltage
12/24/48 VDC (9.6 to 60 VDC)
Input Current (@24V)
0.36 A
Connection
Two removable 2-pin terminal block
Overload Current
Protection
Present
