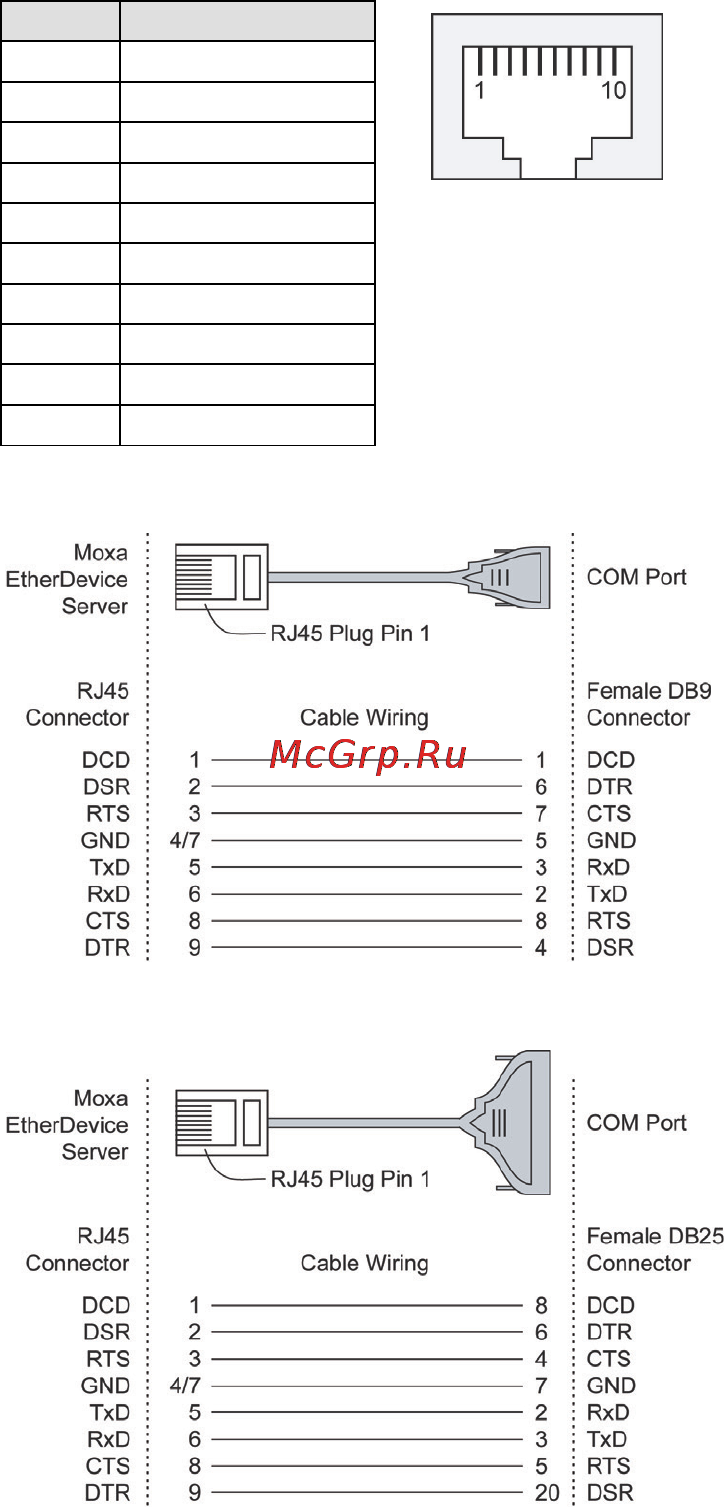

![Moxa IEX-402-SHDSL [9/13] Rs 232 console port connection](/views2/1198277/page9/bg9.png)
- 9 -
RS-232 Console Port Connection
The IEX-402-SHDSL has one RS-232 (10-pin RJ45) console port, located
on the top panel. Use either an RJ45-to-DB9 (see the cable following
wiring diagrams) to connect the IEX-402-SHDSL‘s console port to your
PC’s COM port.
You may then use console terminal software, such as Moxa PComm
Terminal Emulator, to access the IEX-402-SHDSL’S serial console.
RJ45 (10-pin) Console Port Pinouts
Pin
Description
1
DCD
2
DSR
3
RTS
4
GND
5
TxD
6
RxD
7
GND
8
CTS
9
DTR
10
---
RJ45 (10-pin) to DB9 (F) Cable Wiring
RJ45 (10-pin) to DB25 (F) Cable Wiring
