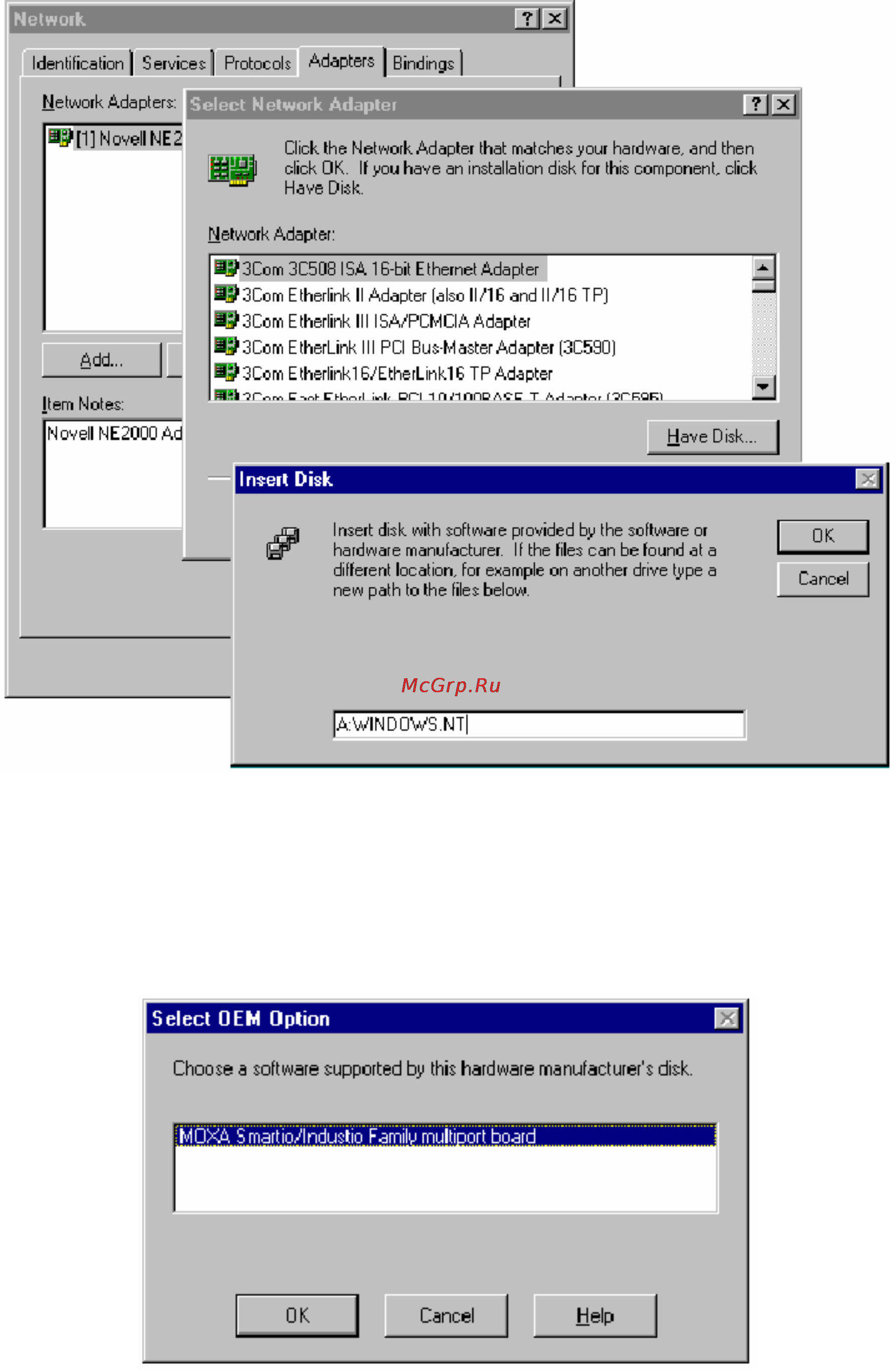

5. Выберите пункт «MOXA Smartio/Industio Family multiport board»
в диалоговом окне «Select OEM Options» и щелкните кнопку [OK],
чтобы вызвать диалоговое окно «MOXA Smartio/Industio
Configuration Panel» и запустить начало установки драйвера.
18
