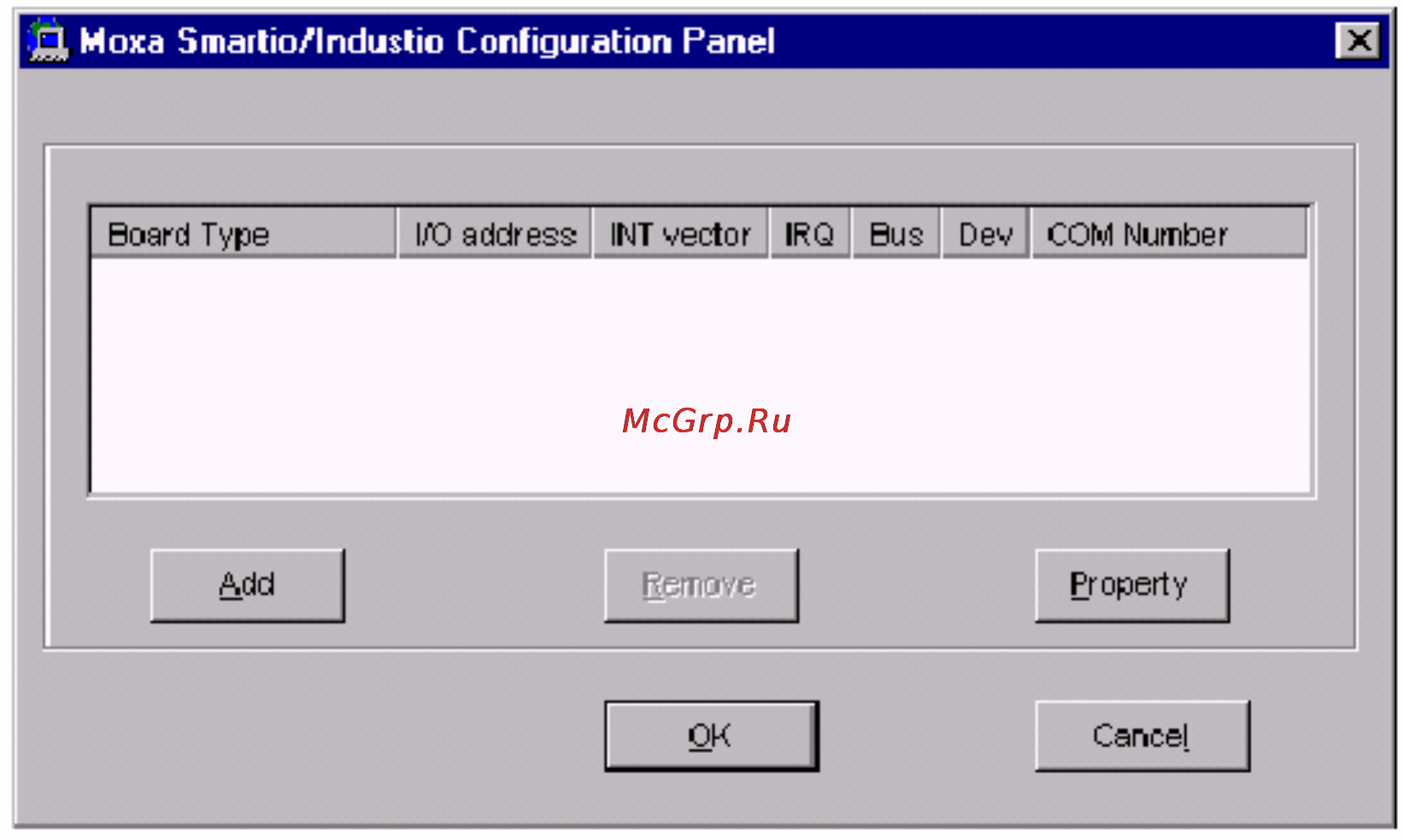

6. В диалоге «MOXA Smartio/Industio Configuration Panel» нажмите
на кнопку [Add], открывая диалог «Property», чтобы добавить
новую плату серии Industio CP-114. В поле «Board Type» выберите
пункт «CP-114 Series». В диалоговом окне «Property»
отображаются присвоенные по умолчанию значения COM
номеров для новой платы. Если есть необходимость, то вы
можете самостоятельно присвоить всем портам желаемые номера
в пункте «COM Number».
19
