Обратите внимание: если у вас нет необходимости изменять какие-
либо другие настройки, то переходите к шагу 8.

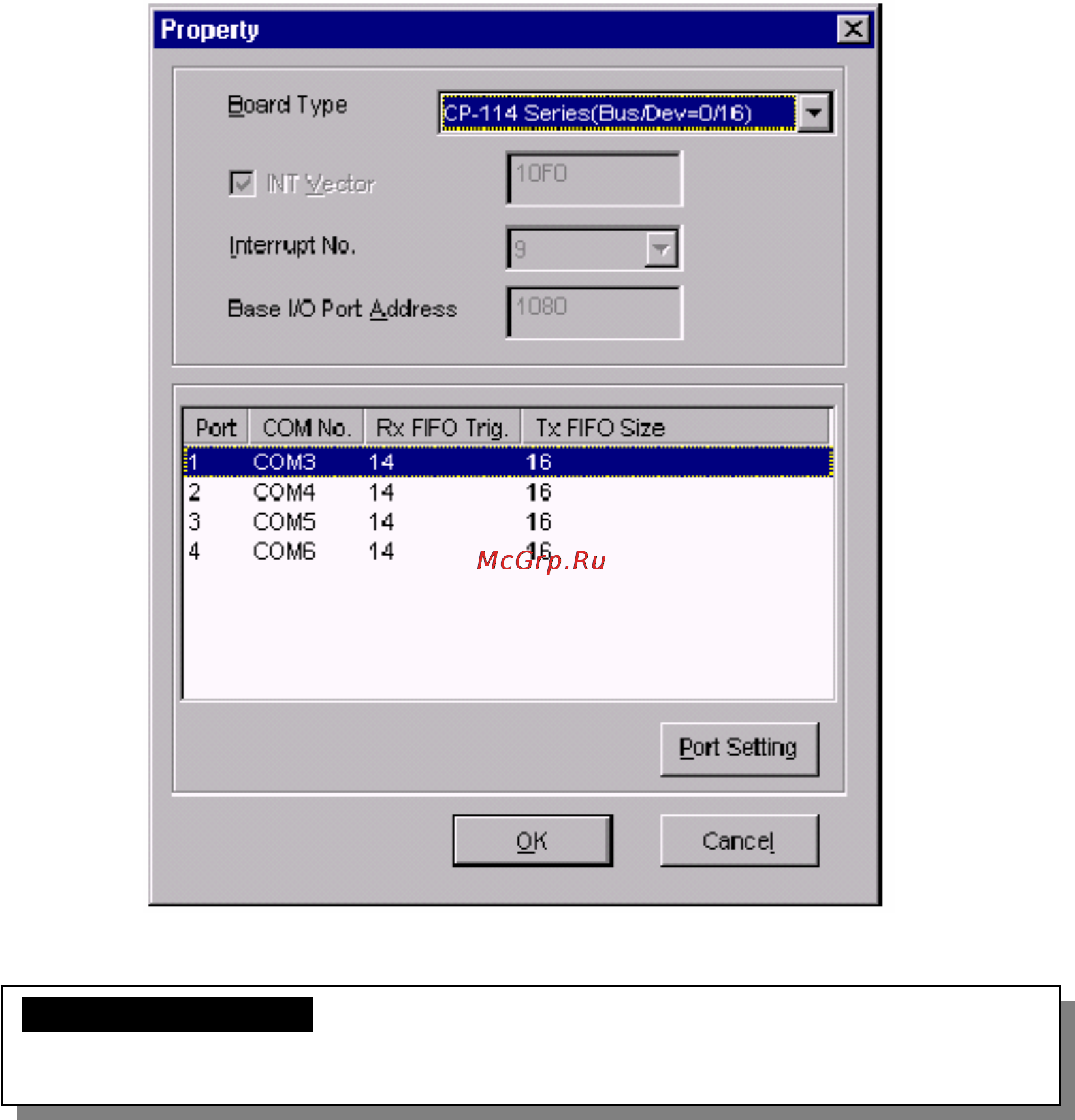

7. В диалоге «Property» выберите из списка желаемый порт и
нажмите кнопку [Port Setting], чтобы открыть диалоговое окно
«Port #», позволяющее изменить COM номера или настройки
FIFO.
