Moxa CP-134U-DB9M [11/85] Позиции перемычек
![Moxa CP-134U-T [11/85] Позиции перемычек](/views2/1198721/page11/bgb.png)
CP-134UL
Платы серии Industio CP-134U имеют две 30-контактных перемычки и
четыре DIP переключателя, условно обозначенных как. С их
помощью вы можете выбрать для 1 и 2 порта один из трех
последовательных интерфейсов – RS-232, RS-422, RS-485
(полудуплекс) или RS-485 (полный дуплекс), а для 3 и 4 портов - RS-
422, RS-485 (полудуплекс) или RS-485 (полный дуплекс).

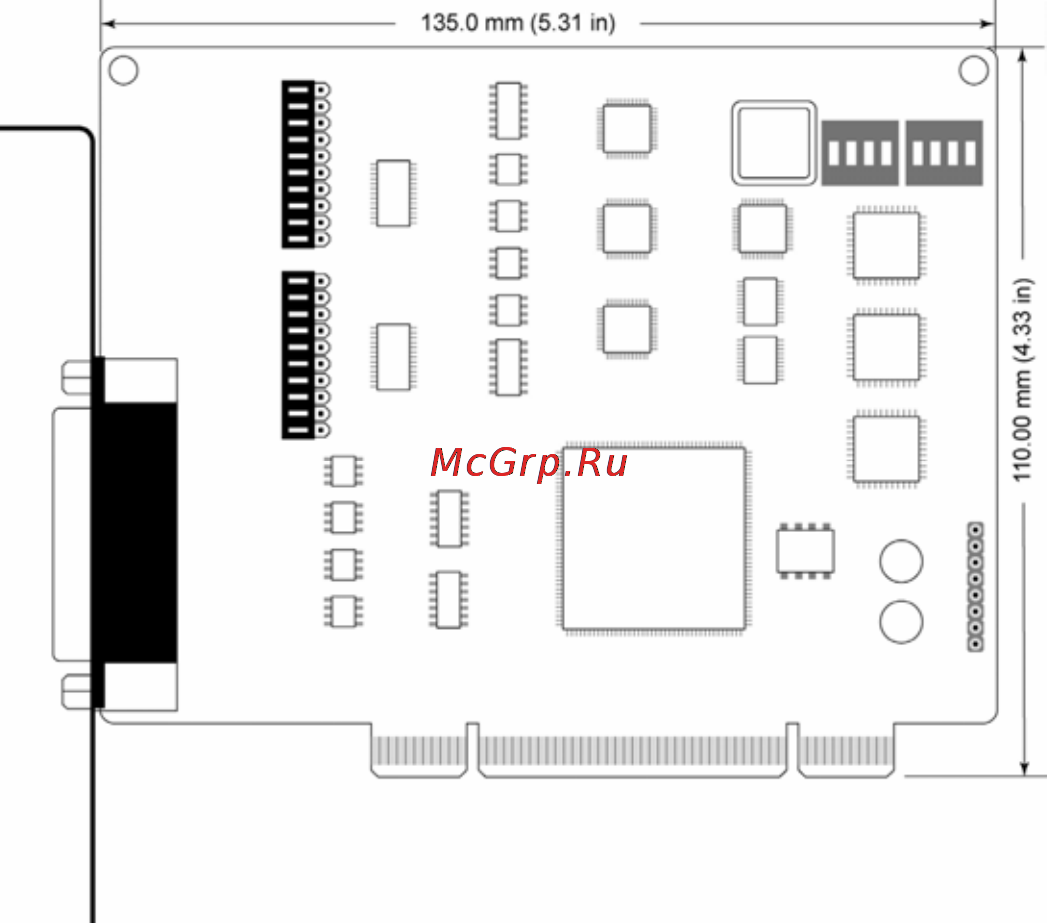

Позиции перемычек
Две перемычки, расположенные на плате, позволяют осуществить
переключение между интерфейсами RS-232 и RS-422/485. Если вы
выбираете позицию RS-422/485, то будет необходимо также при
помощи DIP переключателей выбрать RS-422, RS-485 (2-хпроводный)
или RS-485 (4-хпроводный). Обратите внимание, что оба порта могут
быть настроены независимо друг от друга.
