Moxa CP-134U-DB9M [77/85] Распайка db9 для cp 134u
![Moxa CP-134U-DB9M [77/85] Распайка db9 для cp 134u](/views2/1198721/page77/bg4d.png)

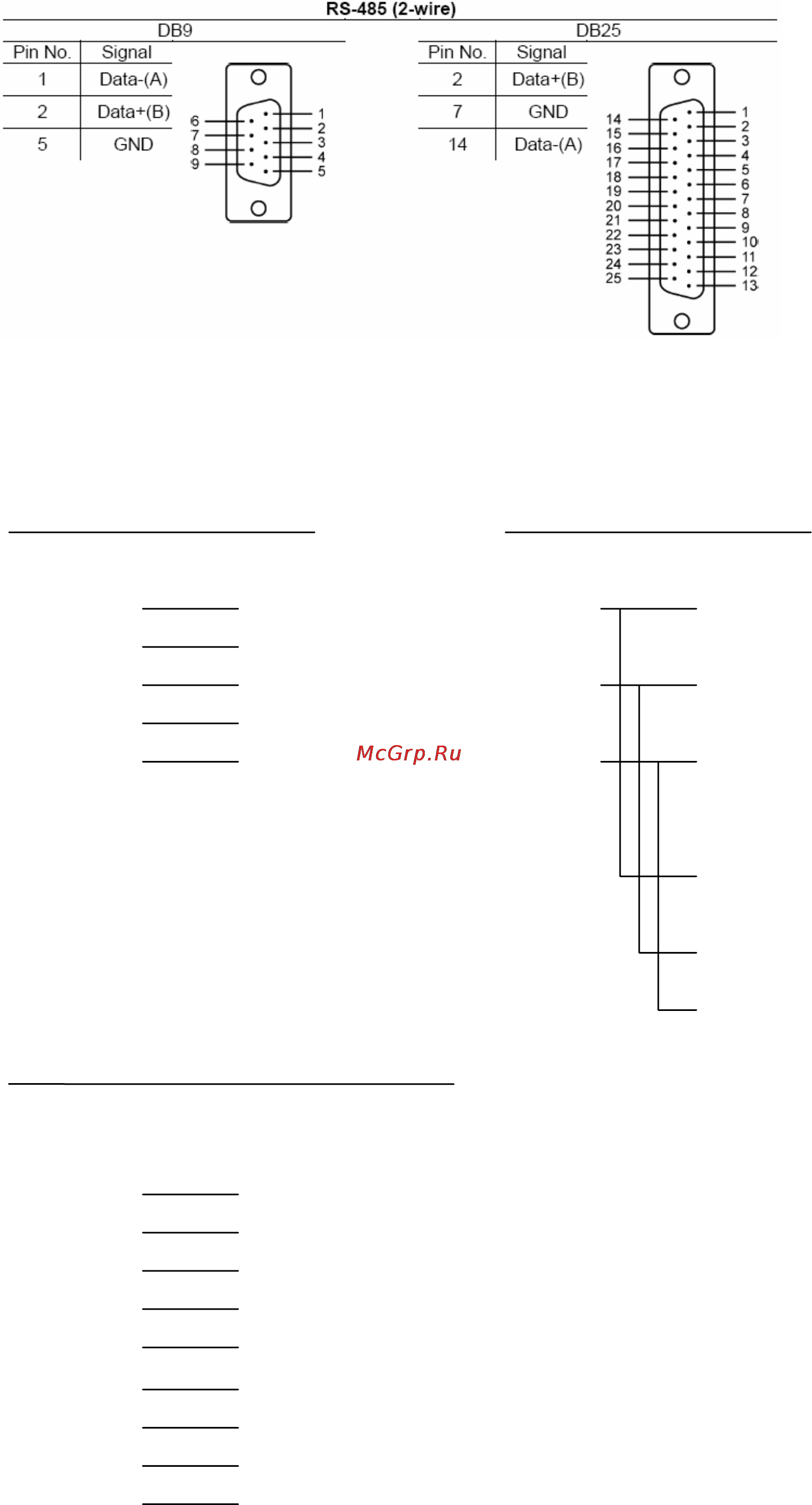

Распайка DB9 для CP-134U:
RS-422 Point-to-Point RS-422 Boardcasting
CP-134U Устройство RS-422 CP-134 U Устройство RS-422 (1)
2 TxD+(B) RxD+(B) 2 TxD+(B) RxD+(B)
1 TxD-(A) RxD-(A) 3 RxD+(B) TxD+(B)
3 RxD+(B) TxD+(B) 1 TxD-(A) RxD-(A)
4 RxD-(A) TxD-(A) 4 RxD-(A) TxD-(A)
5 GND GND 5 GND GND
Устройство RS-422 (n)
RxD+(B)
TxD+(B )
RxD-(A)
TxD-(A)
GND
CP-134U – RS-422 with Handshaking
77
CP-134U Устройство RS-422
2 TxD+(B) RxD+(B)
1 TxD-(A) RxD-(A)
3 RxD+(B) TxD+(B)
4 RxD-(A) TxD-(A)
5 GND GND
7 RTS+(B) CTS+(B)
6 RTS-(A ) CTS-(A)
8 CTS+(B) RTS+(B)
9 CTS-(A) RTS-(A )
