Moxa CP-134U-DB9M [12/85] Позиции dip переключателей

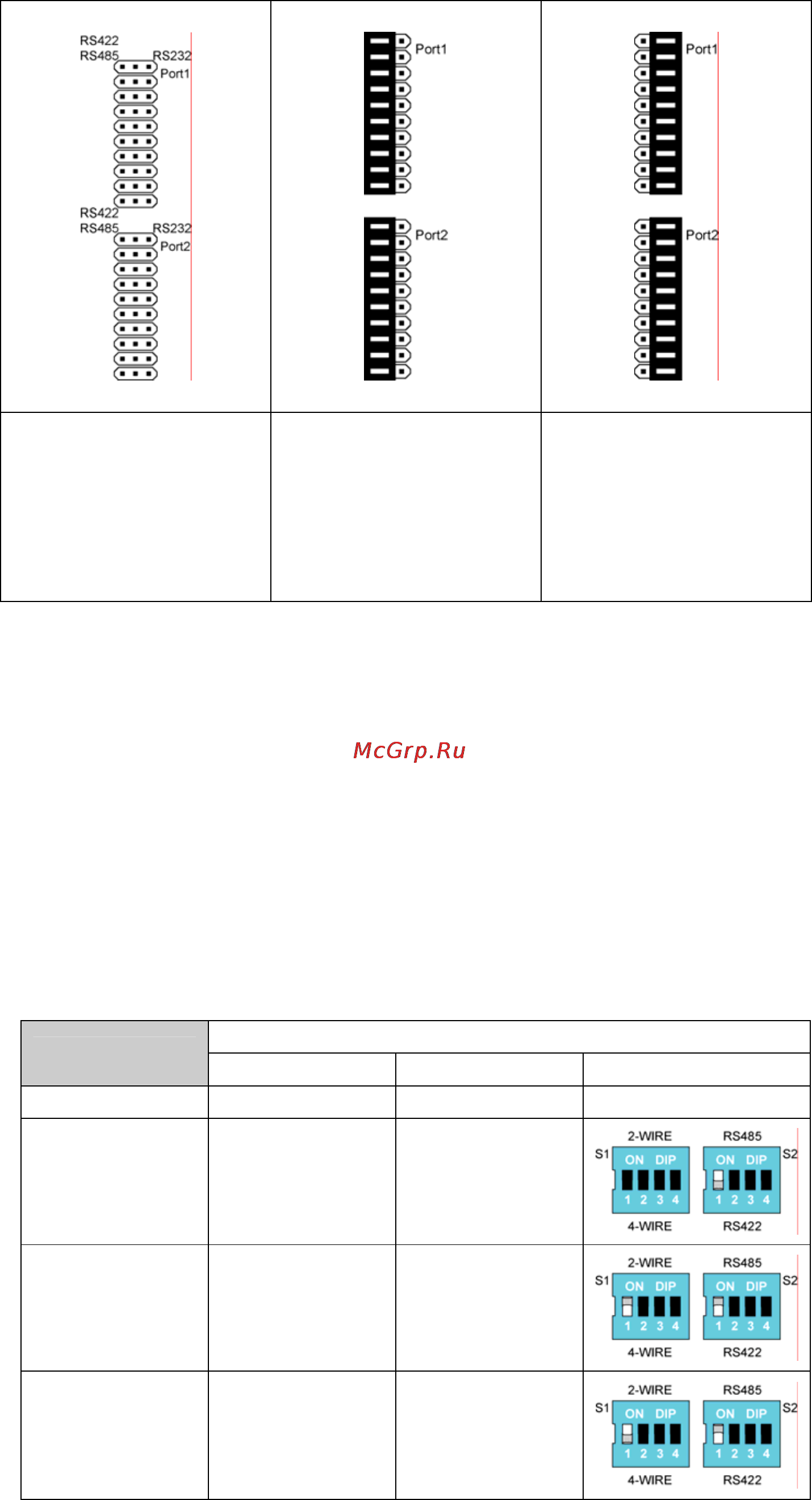

![Moxa CP-134U-DB25M [12/85] Позиции dip переключателей](/views2/1198721/page12/bgc.png)
Верхняя
перемычка задает
установки порту 1,
нижняя – порту 2
Чтобы выбрать
режим RS-422/485,
установите
перемычку в
крайнее левое
положение
Чтобы выбрать
режим RS-232,
установите
перемычку в
крайнее левое
положение
Позиции DIP переключателей
На приведенных ниже иллюстрациях вы сможете узнать, как задать
переключение между RS-422, RS-485 (полудуплекс) и RS-485 (полный
дуплекс).
Порт 1
Интерфейс
S1-1 S2-1
RS-232 - -
RS-422 - OFF
RS-485
(полу-
дуплекс)
ON ON
RS-485
(полный
дуплекс)
OFF ON
