5.Соединительные модули и
распайка разъемов
Распайка кабелей
Платы серии CP-134U имеют на плате одно гнездо DB44, через
которое соединительным кабелем подключаются четыре
независимых последовательных порта. Для подключения к Moxa
подходят кабели моделей CBL-M44M9x4 (штекер DB44 х 4 штекера
DB9) и CBL-M44M25x4 (штекер DB44 х 4 штекера DB25).

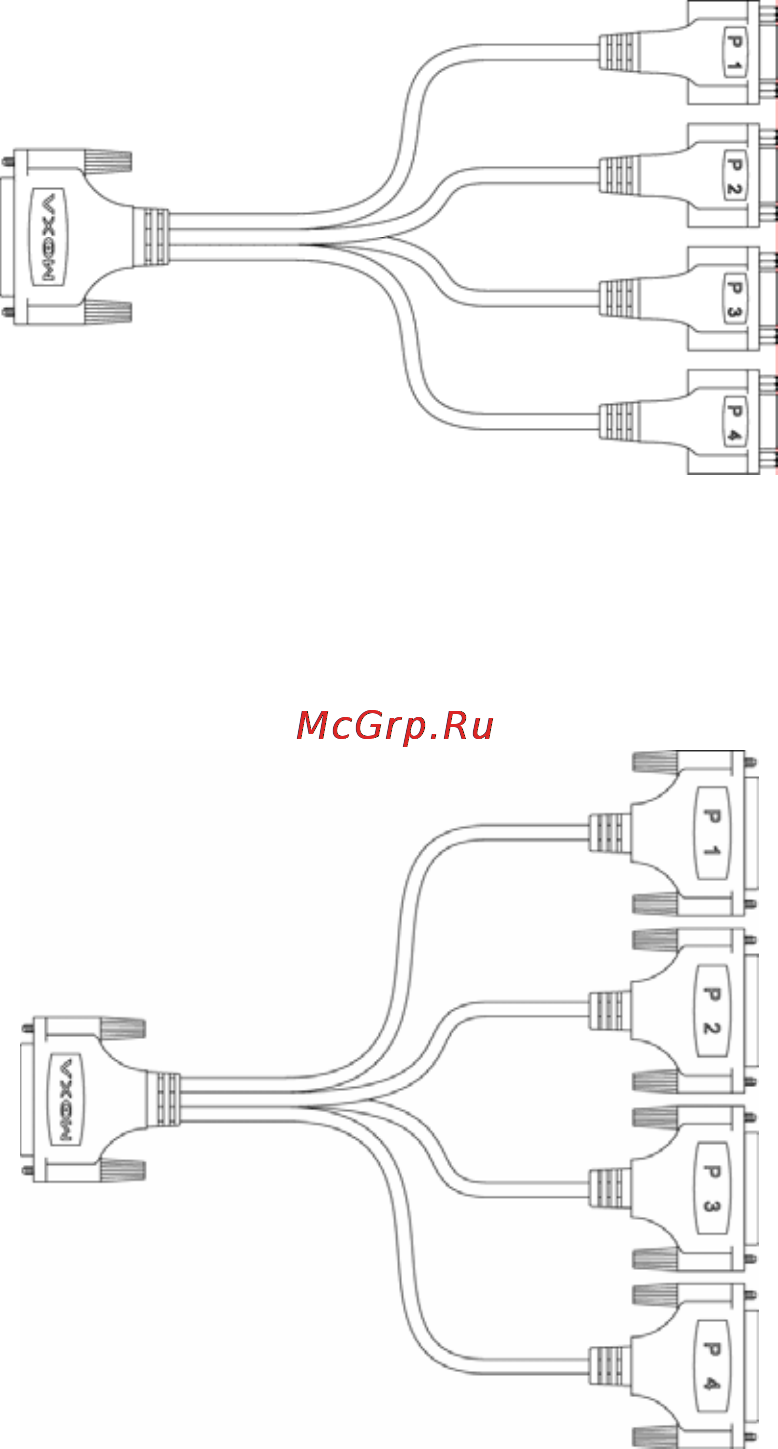

Модель CBL-M44M9x4
Модель CBL-M44M25x4
73
