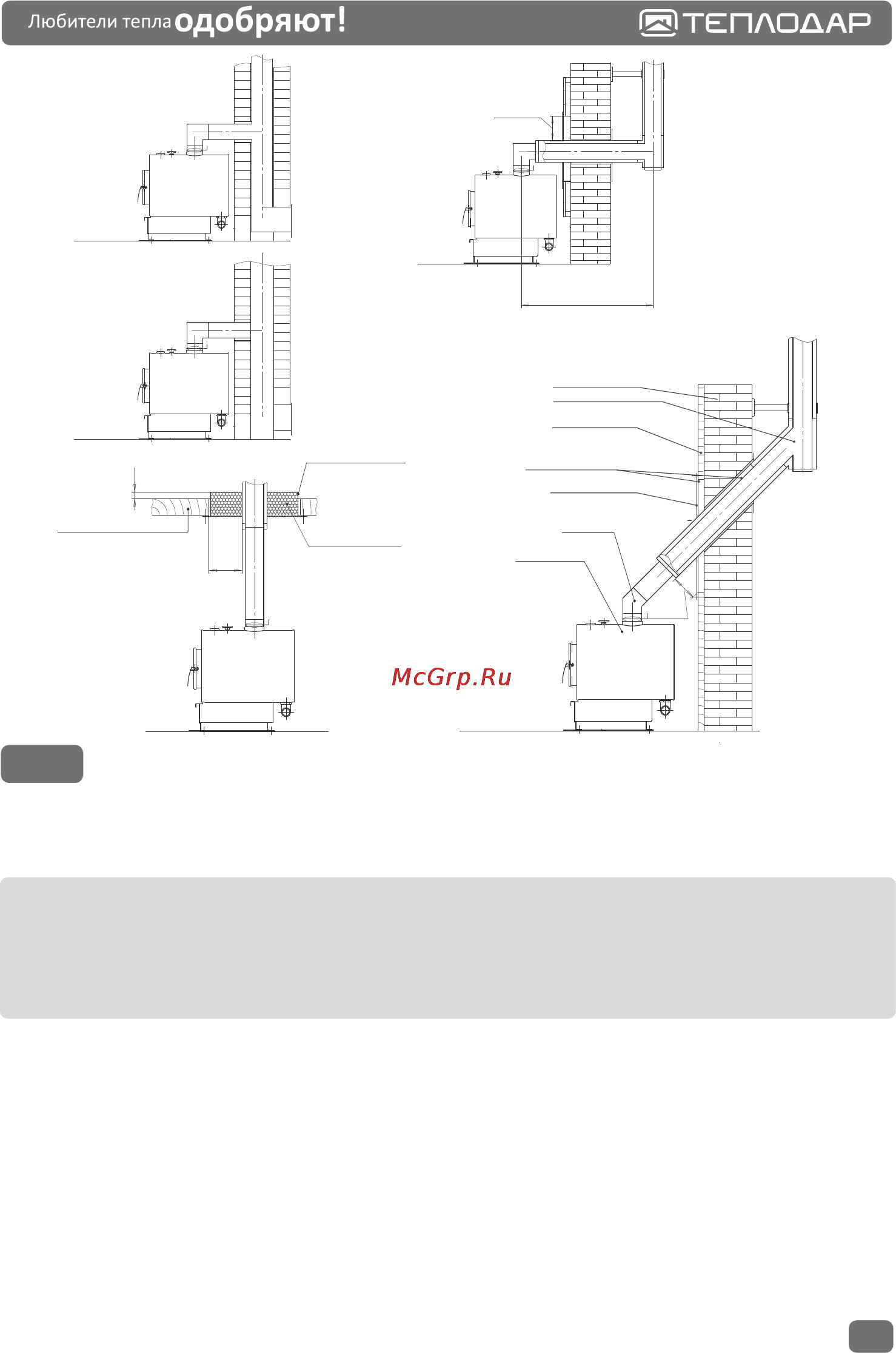

Рекомендуемые схемы подключения котла к системе дымоотведения

Рис. 5

Так же в качестве дымохода для твёрдотопливного котла допускается

использование кирпичного дымохода с сечением дымового канала 180-200 см

рис. 5 (б). Дымовой канал должен быть постоянного сечения по всей длине.

ВНИМАНИЕ! Для котлов с газовой горелкой необходимо использование

газоплотного дымохода, состоящего из сварных труб с герметичным уплотне-

нием стыков. В случае непрерывного использования котлов с газовой горелкой

во время всего отопительного сезона, дымоходы должны быть снабжены тяго-

стабилизаторами. Шибер в таком случае необходимо исключить.

При прохождении дымовой трубы через межэтажные перекрытия расстояние

от наружных поверхностей трубы до деревянных конструкций не менее 380 мм

рис. 5. (в).

Нельзя вмуровывать дымоход в бетонные и кирпичные конструкции. Зазор

между гильзой дымохода и конструкцией перекрытия необходимо заполнить

теплоизоляционным материалом (керамзит, кремнезёмная вата и т.п.). Нельзя

использовать отверстия в стенах в качестве части дымохода (гильза дымохода

должна проходить насквозь).

Оптимально присоединение котла к дымоходу с использованием тройника-

ревизии с отводом 45° рис. 5. (д). Высота дымохода, считая от колосниковой

решётки, должна составлять не менее 5 м.

Базальтовая вата

или другой теплоизоляционный

высокотемпературный материал

Кирпичная стена

Тройник 45

с конденсатосборником

Деревянная панель

Разделка стеновая

Отвод 45

Котел УЮТ-10

380 min

Д)

В)

Г)

Перекрытие деревянное

Разделка потолочная

Засыпка керамзит

380 min

1500 max

380 min

А)

Б)
