Теплодар Уют 10 [12/32] Подключение к системе дымоотведения
![Теплодар Уют 10 [12/32] Подключение к системе дымоотведения](/views2/1199130/page12/bgc.png)

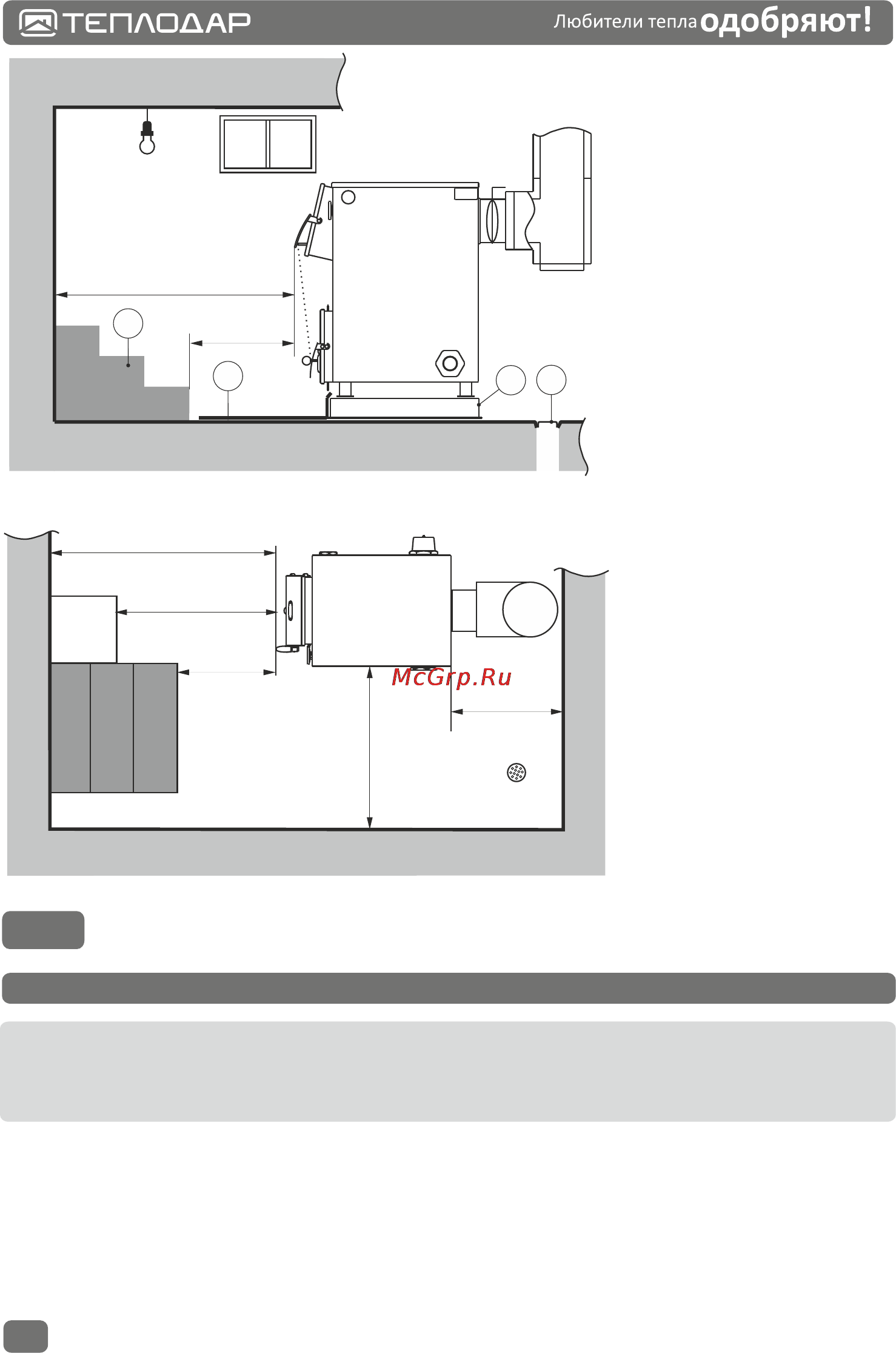

Схема расположения котла в помещении (размеры в мм).
Рис. 4
12
Подключение к системе дымоотведения
Рекомендуемые схемы подключения котла к системе дымоотведения
преведены на рис. 5.
В качестве дымохода для твёрдотопливного котла рекомендуется исполь-
зовать тонкостенные дымовые трубы из нержавеющей стали, производимые
компанией «Теплодар». Наилучшим решением является установка готовых
модулей трубы с термоизоляцией типа сэндвич рис. 5 (в, г, д).
ВНИМАНИЕ! Котёл должен подсоединяться к отдельному дымоходу.
Запрещается использовать в качестве дымохода вентиляционные и другие, не
предназначенные для этого, каналы.
700 min
2000 min
4
3
5
2
700 min
1500 min
2000 min
1500 min
1000 min
