Технические характеристики
1. Корпус топки
2. Водяной отбойник
3. Патрубок дымосборника
4. Водяная рубашка;
5. Базальтовый картон;
6. Облицовка котла;
7. Штуцер G1½ для подключения подачи
8. Штуцер G1½ для подключения обратки
9. Уголок 90°
10. Контргайка
11. Дверца
12. Ящик зольника
13. Заслонка-отбойник
14. Колосник
15. Поворотный шибер d=115 мм
16. Биметаллический термометр
Модель котла
Теплопроизводительность, кВт
КПД, %, (+3-5%)
2
Рабочее давление в котле, МПа (кгс/см ), не более
2
Площадь отапливаемых помещений высотой до 2,7 м, м
Максимальная температура теплоносителя на выходе, °С
Номинальная температура оборотной воды на входе в котел*,°С
Присоединительная резьба штуцеров для подачи/обратки воды
Диаметр дымохода, мм
Объём рубашки теплообменника, л
Объем топки, л
Габариты: высота, мм
ширина, мм
глубина, мм
Масса котла, кг, не более
Применяемая пеллетная горелка
Применяемая газовая горелка
УЮТ 10
10
72
100
115
22
33
671
480
650
67
АПГ-25
АГГ-13К
0,2 (2)
95
60-80
G 1 ½" (вн/нар)
* Рекомендуемая температура оборотной воды после выхода котла на режим. При пониже-
нии температуры происходит интенсивное оседание сажи на внутренних поверхностях
топки. При повышении температуры возникает опасность закипания воды в котле.
ВНИМАНИЕ! Газогорелочные устройства предназначены для сжигания природ-
ного газа по ГОСТ 5542-87

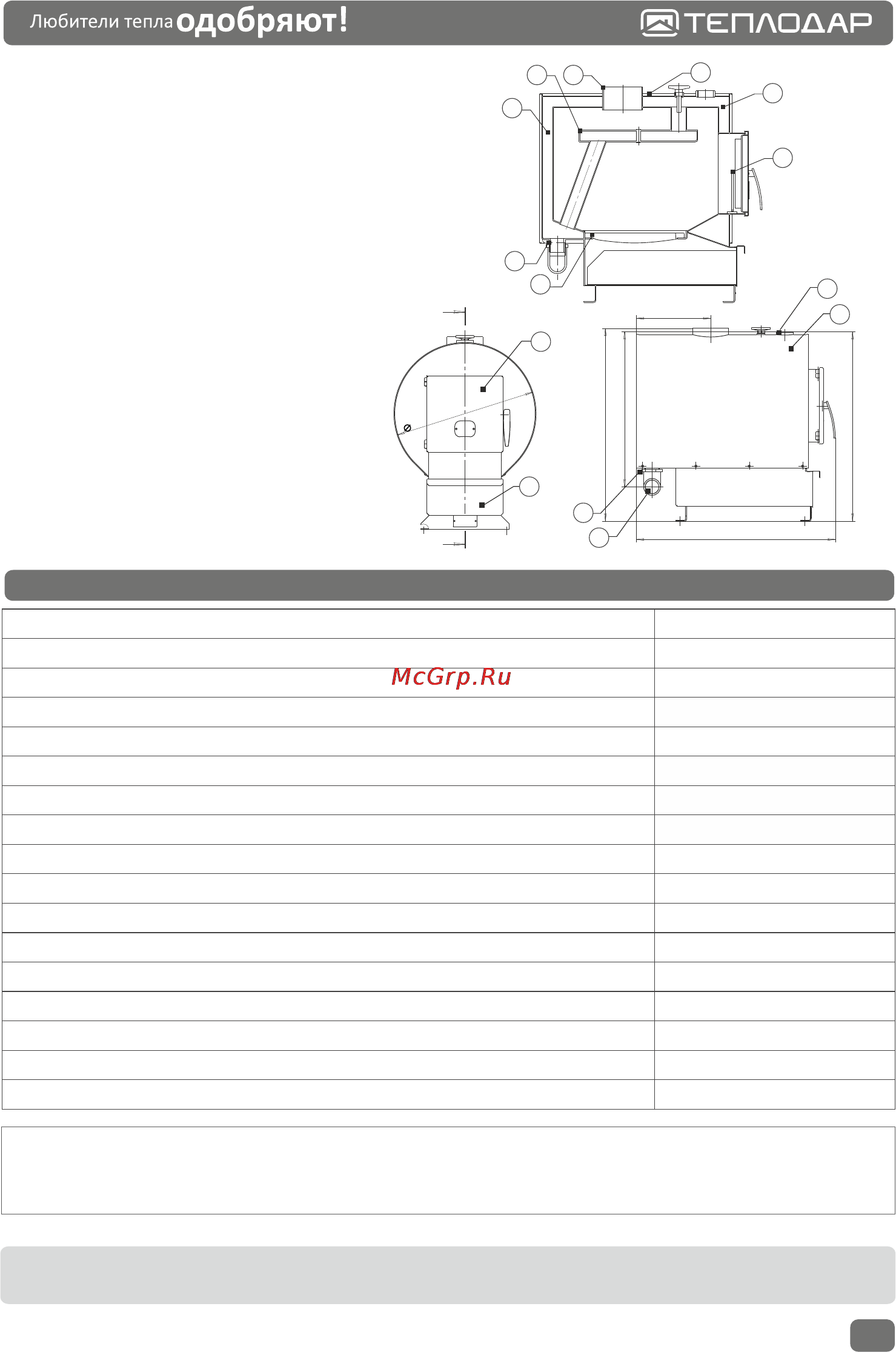

Рис.1 Конструкция котла «УЮТ»
1
5
13
14
32
4
8
250
523
650
638
671
6
7
9
10
А
А
480
11
12
