Рис.5.

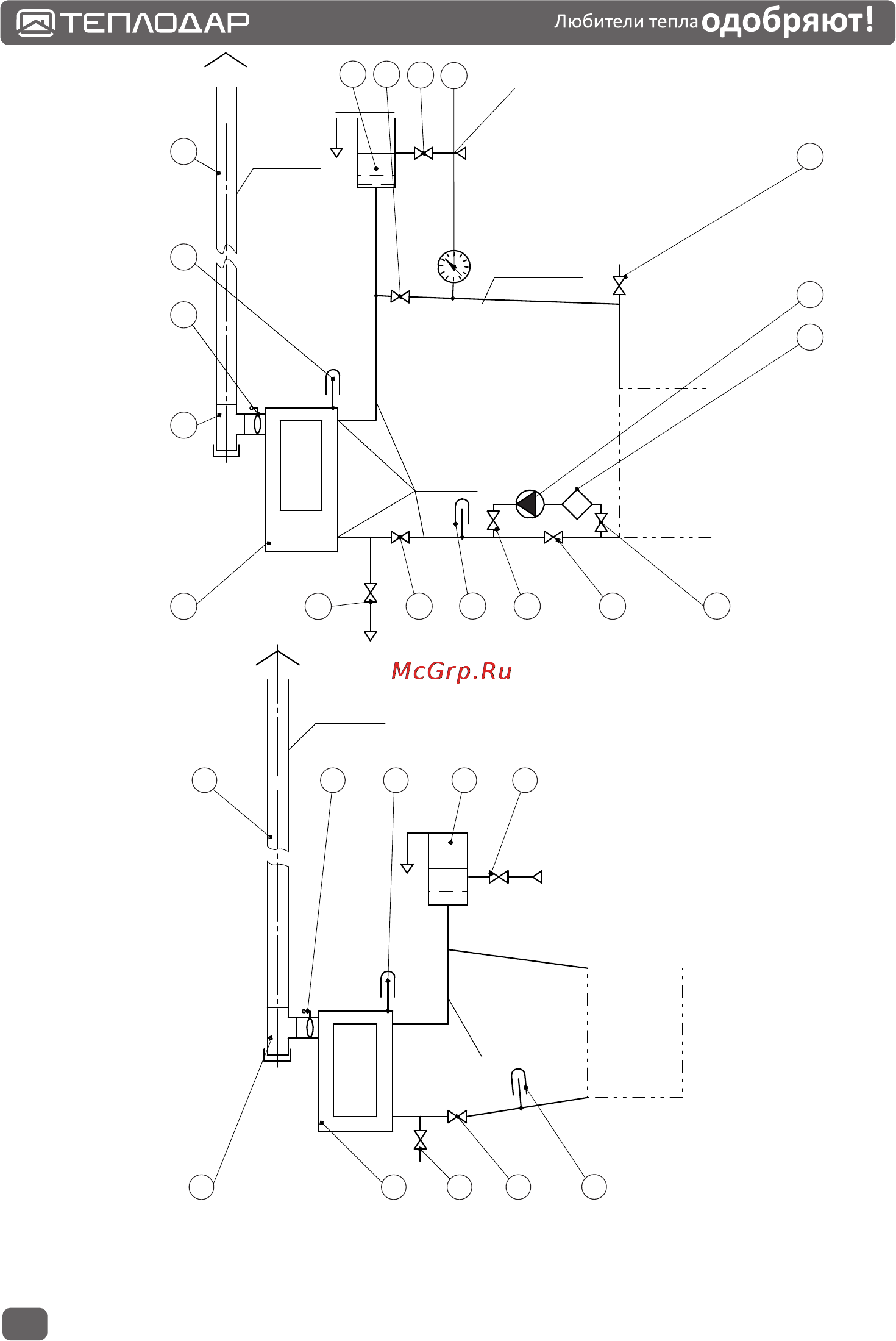

Рекомендуемые схемы подключения котла:
а) Открытая система с принудительной циркуляцией.
б) Открытая система с самоточной циркуляцией.
а)
б)
Система
отопления
Обратка
Подача
D
у
25-40
D
у
10... 15
сеть х/в
D
у
115
10
4
8
9
1 7 2
3 16 15 16
14
13
17
12
6
5
11
D
у
40
9
1 7 2
3
Обратка
Подача
D
у
40
Система
отопления
D
у
115
10
8 4
5
6
18
