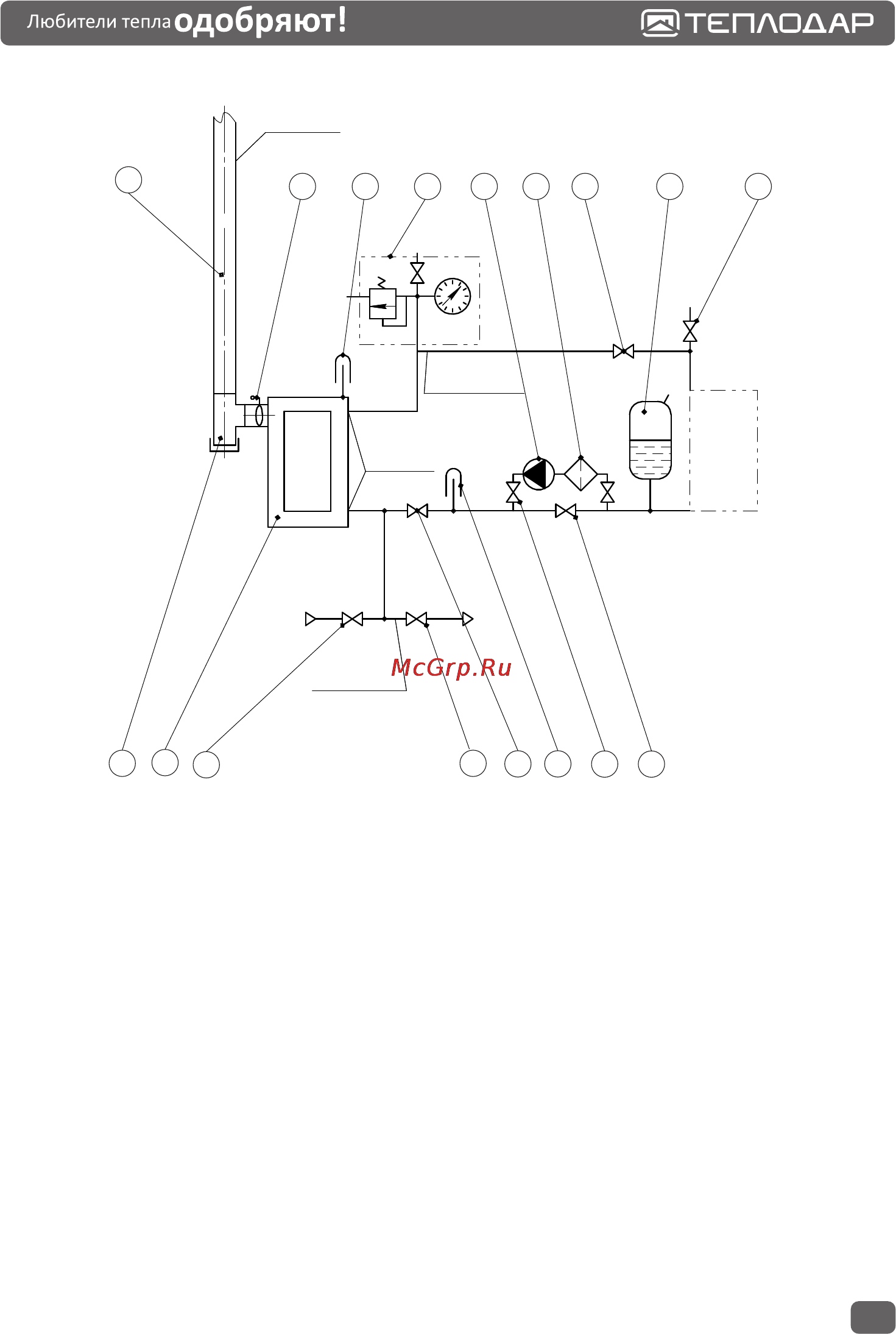

Теплодар Куппер Практик 14 [21/40] В закрытая система с принудительной циркуляцией
![Теплодар Куппер Практик 14 [21/40] В закрытая система с принудительной циркуляцией](/views2/1199136/page21/bg15.png)
1. котел
2. кран обратки
3. термометр обратки
4. встроенный термометр на подаче
5. бак расширительный
6. кран подпитки системы водой
7. кран дренажа
8. шибер поворотный
9. тройник с ревизией
в) Закрытая система с принудительной циркуляцией.
в)
Обратка
Подача
40D
у
D
у
115
Система
отопления
25 minD
у
D
у
25-40
сеть х/в
10
9
1
6
7
2
3
16
15
8 4 18 13 14
11
5
17
19
10. дымоход
11. кран подачи
12. манометр
13. насос
14. фильтр сетчатый
15. кран байпасный
16. краны линии насоса
17. воздушный кран
18. группа безопасности 0,15 МПа
