1. Корпус топки
2. Наружный корпус водяной рубашки
3. Выход дымохода
4. Шибер d115
5. Штуцер подачи G1½
6. Штуцер G3/4” регулятора горения
7. Термометр
8. Штуцер обратки G1 1/2”
9. Блок ТЭН
10. Штуцер блока ТЭН G2"
11. Дверца загрузочная
12. Дверца зольная
13. Створка котла
14. Винт регулировочный
15. Колосник
16. Поворотная створка
17. Ящик зольника
18. Болт заземления
19. Шильд технический
20. Облицовка

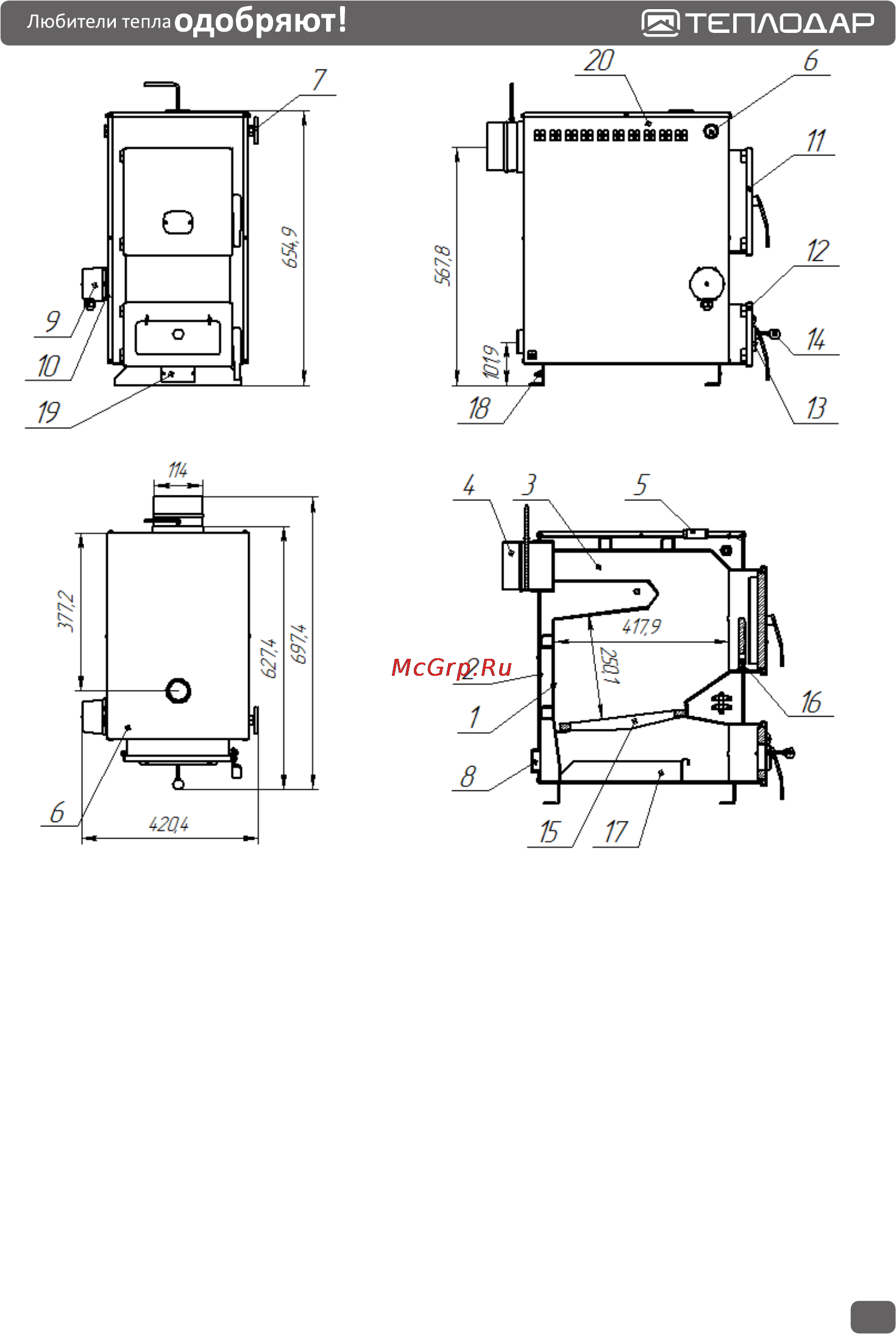

Рис.1 Котёл Куппер Практик 14
