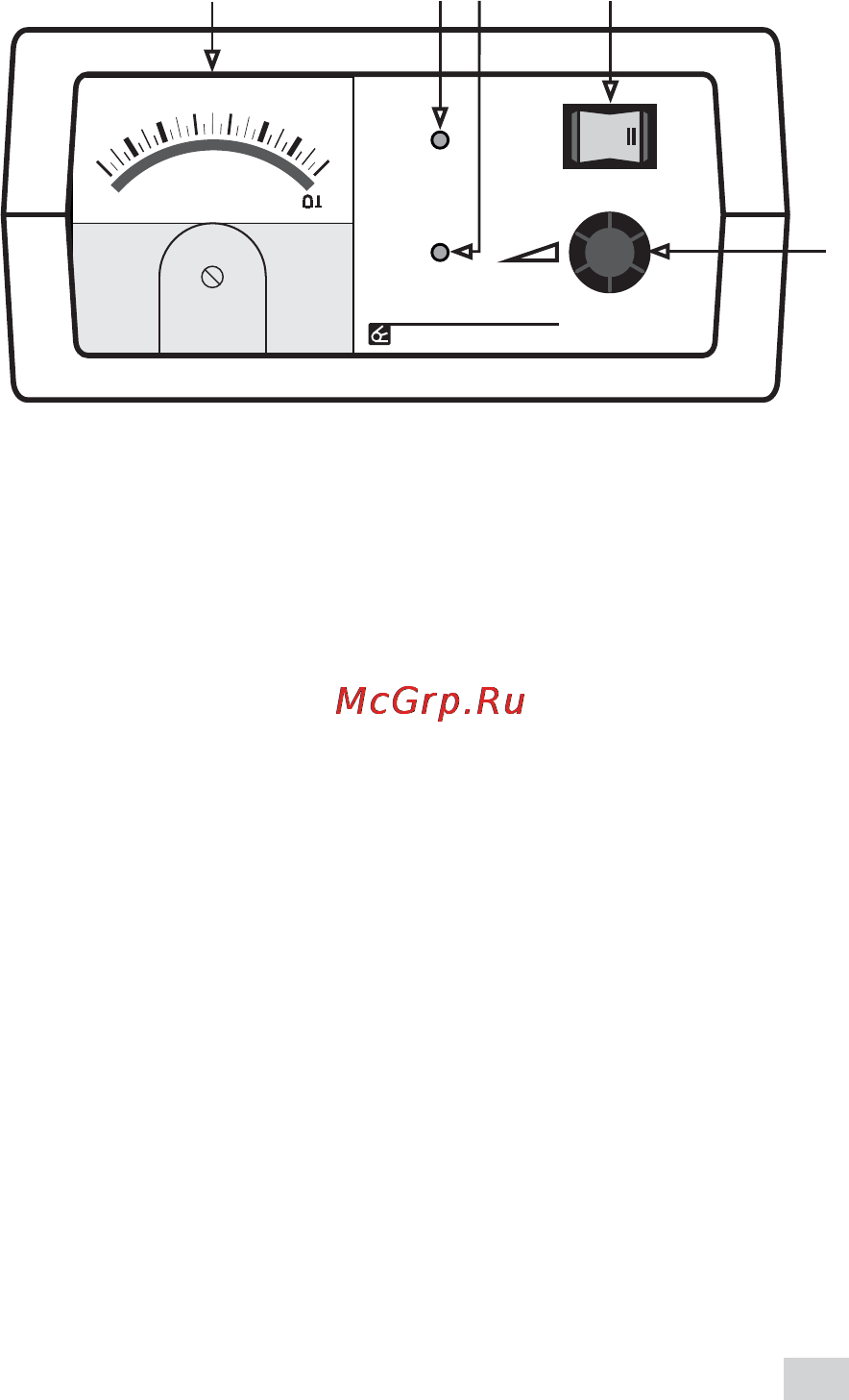

На передней панели расположены:

- , светодиод изменяет свой цвет

в зависимости от положения переключателя диапазонов

выходного напряжения: - зеленый цвет

- желтый цвет

- красный цвет

, светодиод с обозначением -

является индикатором срабатывания защиты от перегрева

Сетевой шнур и выходные провода с зажимами уложены

в задний отсек корпуса.

Электронная схема зарядного устройства представляет

собой двухтактный высоковольтный высокочастотный

преобразователь с широтно-импульсной модуляцией, со

схемой управления содержащей две цепи обратной связи по

выходному току и напряжению. Такое построение силовой

части обеспечивает высокий КПД в широком диапазоне

питающих напряжений, практически идеальные выходные

характеристики генератора тока и генератора напряжения,

надёжную гальваническую развязку, а также высокие

удельные массогабаритные и мощностные характеристики.

- Шкала амперметра

- Светодиод включения Сеть

7,5 В

15 В

19 В

- Индикация перегрева Т С

- Переключатель диапазонов выходного напряжения

- Регулятор силы зарядного тока

2.5

ТС

Сеть

Установка

тока

7,5В 19В15В

Вымпел-20
