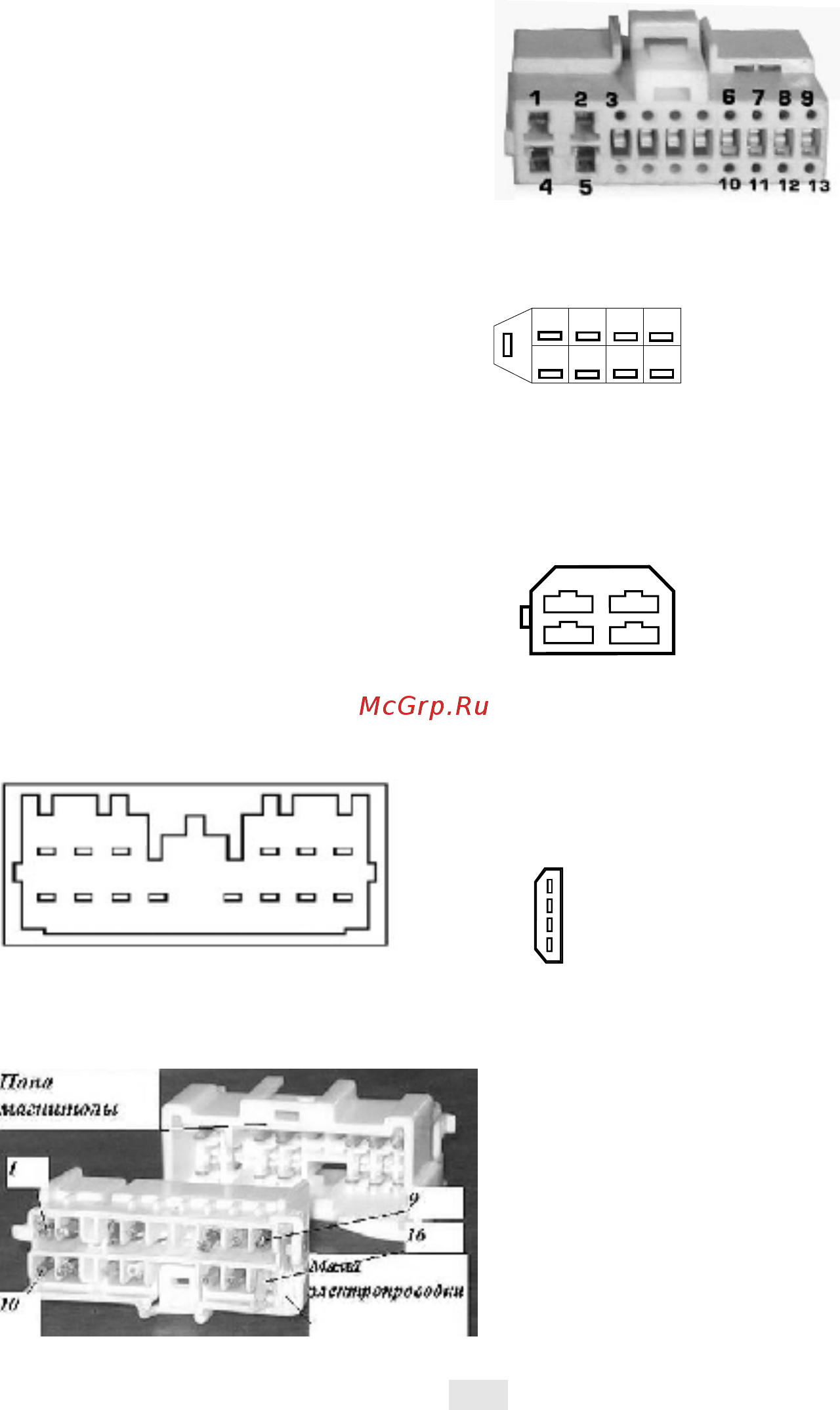

ШТАТНЫЙ РАЗЪЕМ МАГНИТОЛЫ МАМА в автомобилях KIA вид со стороны проводов 3 9 ПОДКЛЮЧЕНИЕ синего розового провода и термодатчиков Разъем с розовым синим проводом и проводами термодатчиков вставьте в гнездо 2 модуля связи с ЭБУ ключом в соответствии с обозначением рис 3 1 123 д 93 3 Подключение синего провода Синий провод провод напряжения зажигания необходимости 1 5 контроля наличия подключается по 10 11 те 1з Рис 3 22 Контакт 1 черный с желтой полосой провод зажигание Примечание По умолчанию установлено Софтзажигание компьютер определяет запуск двигателя по напряжению бортсети синий провод подключать не обязательно Если прибор не может корректно определять наличие зажигания отметьте Хард зажигание раздел VIII Настройка подраздел Основные В таком случае для связи компьютера с блоком управления необходимо подключать синий провод Синий провод подключите к любому проводу где напряжение появляется после включения зажигания например центральный провод прикуривателя или провод включения магнитолы или подключается к контакту 15 замка зажигания Б7ВЭ РАЗЪЕМ МК в автомобилях ВАЗ 2109 2115 2 зажигание 3 напряжение АКБ В автомобилях ВАЗ 2109 2115 в европанели в глубине отсека под бортовой компьютер находится 9 контактный разъем маршрутного компьютера М К рис 3 23 4 КОНТАКТНАЯ КОЛОДКА 4КК МАМА в автомобилях 2109 2115 1 земля 2 габариты 3 зажигание Рис 3 24 4 12 В Варианты подключения синего провода В автомобилях ВАЗ 2109 2115 в 83 высокой панели приборов есть 4 клеммная колодка под бортовой компьютер 4КК Рис 3 24 Она находится внутри консоли в районе гнезда автомагнитолы ШТАТНЫЙ РАЗЪЕМ МАГНИТОЛЫ МАМА в автомобилях MITSUBISHI ЧАСОВОЙ РАЗЪЕМ ЧР М АМА в автомобилях 2110 2112 О 1 земля О 2 габариты О 3 зажигание 4 12В Рис 3 25 Контакт 10 красный провод зажигание В автомобилях ВАЗ 2110 2112 можно провода подключить к часовому разъему Рис 3 25 ШТАТНЫЙ РАЗЪЕМ МАГНИТОЛЫ МАМА в автомобилях HYUNDAI ВИД С гтпплт 1 nmmm ГГпм Подключение розового провода Розовый провод протяните к баку и подключите к проводу идущему от вывода датчика уровня топлива Датчик уровня топлива в большинстве автомобилей находится под задним сидением или в заднем крыле либо можно найти этот провод в комбинации приборов Примечание В некоторых автомобилях в данных передаваемых с ЭБУ есть информация о уровне топлива в баке в этом случае не требуется подключать розовый провод Введите емкость бака пункт VIII Настройка Основные Коррекция ЭБУ Контакт 10 красный провод зажигание 11
