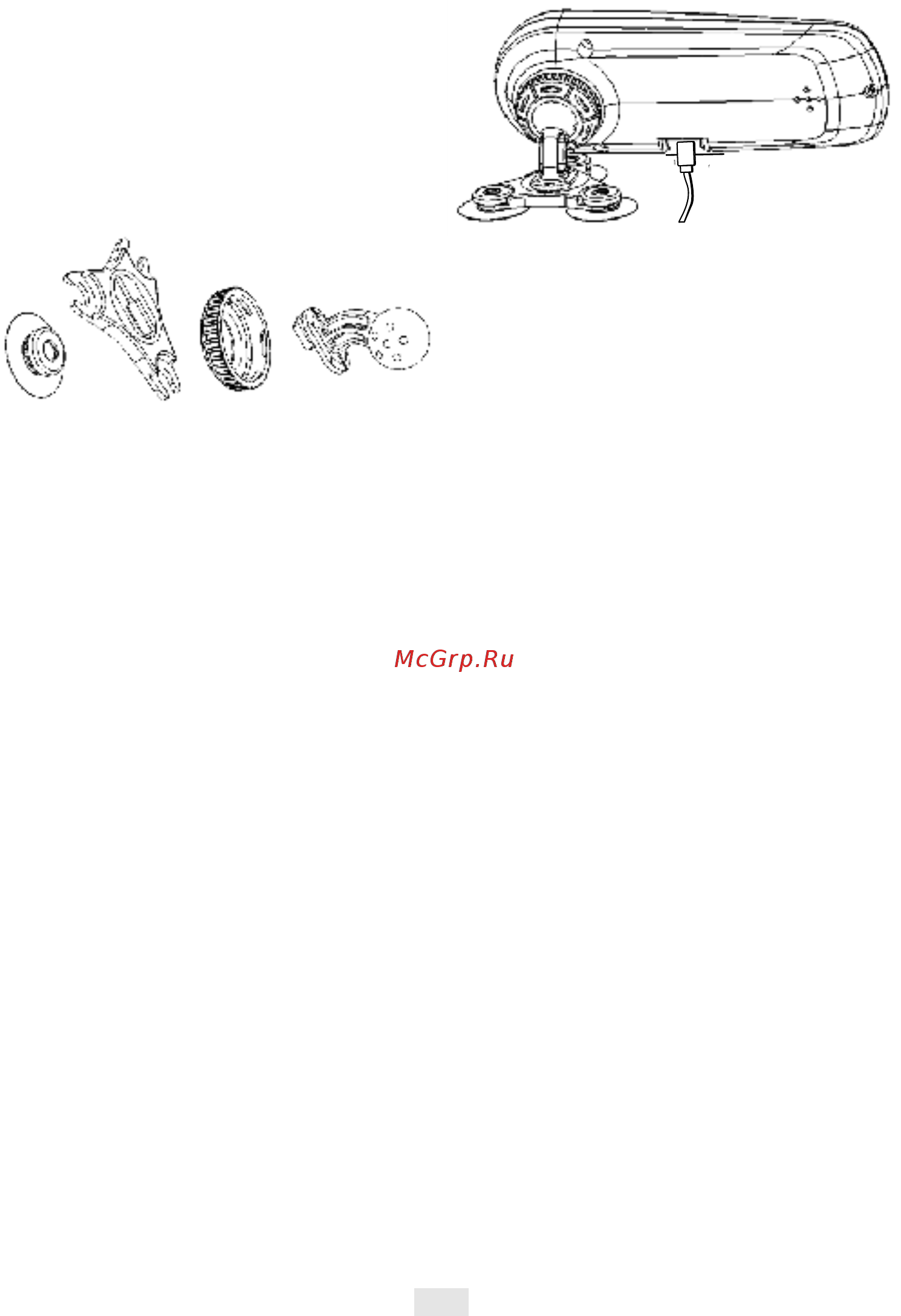

КОРПУС ДИСПЛЕЯ ВИД СЗАДИ VI УСТАНОВКА ДИСПЛЕЯ Соберите кронштейн стойку Рис 4 1 1 Оденьте на кронштейн гайку кольцо 2 Вставьте кронштейн в треугольную пластину и сдвиньте его до упора 3 Навинтите гайку кольцо с кронштейном на корпус дисплея Проложите кабель по обшивке панели приборов Подключите разъем mini USB к Дисплею рис 4 2 Подключите разъем USB А в гнездо 4 Модуля связи ЭБУ рис 3 1 присоска треугольная гайка кронштейн пластина кольцо Автомобильный бортовой компьютер устанавливается в любом удобном для водителя месте Дисплей крепится 1 На присосках на лобовое стекло Установите присоски на треугольную пластину смочите присоски и плотно прижмите каждую присоску к гладкой поверхности в выбранном месте установки 2 На двухсторонний скотч на панель приборов на торпеду Необходимо вырезать скотч так чтобы заполнить внутренние полости треугольной пластины Вырезать скотч по форме треугольной пластины приклеить скотч к треугольной пластине предварительно сняв защитную бумагу Выбранное место установки протереть спиртом после чего наклеить прибор сняв защитную бумагу на место установки 3 На саморезы на потолок или на торпеду Разметьте места под саморезы по треугольной пластине Прикрутите дисплей Ослабьте слегка кольцо кронштейна Подберите нужный угол наклона Дисплея Затянув кольцо зафиксируйте Дисплей в выбранной позиции 13
