Orion TK103AB [3/12] Оборудование
![Orion TK103AB [3/12] Оборудование](/views2/1201501/page3/bg3.png)
• Поддержка режимов SMS и GPRS
• Предоставляет функции безопасности, позиционирования, надзора,
сигнализирования в случае чрезвычайных ситуаций.
2 Оборудование

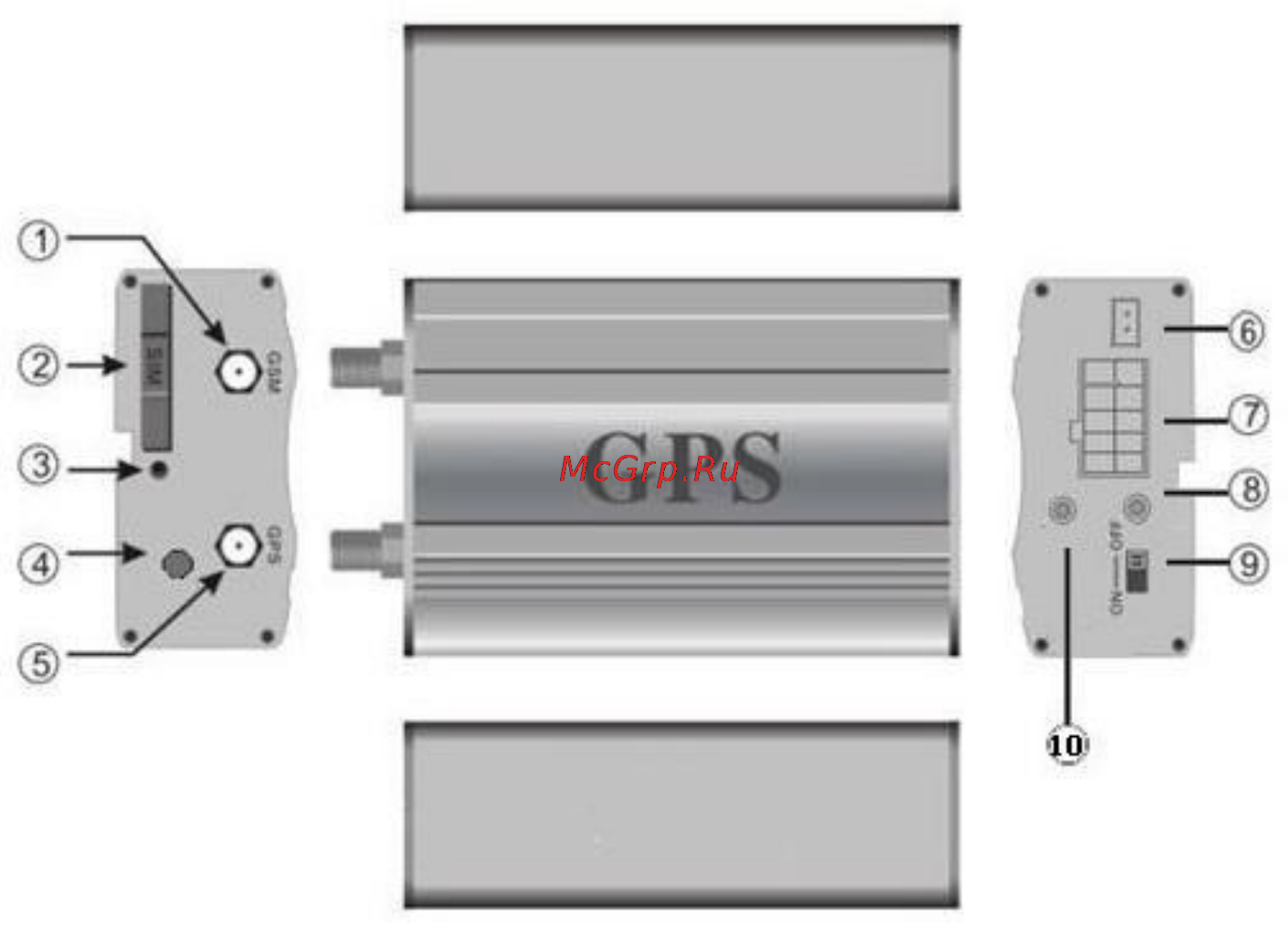

Рис. 1: Оборудование
1. Разъем GSM антенны
2. Слот SIM карты
3. Клавиша извлечения SIM карты
4. Разъем микрофона
5. Разъем GPS антенны
6. Разъем датчика удара
7. Разъем жгута проводов
8. Индикатор Питание/GSM/GPS
9. Выключатель ре зервной батареи
10. Отсутствует в данной конфигурации
2
