![Orion TK103AB [5/12] Светодиодная индикация gsm gps](/views2/1201501/page5/bg5.png)

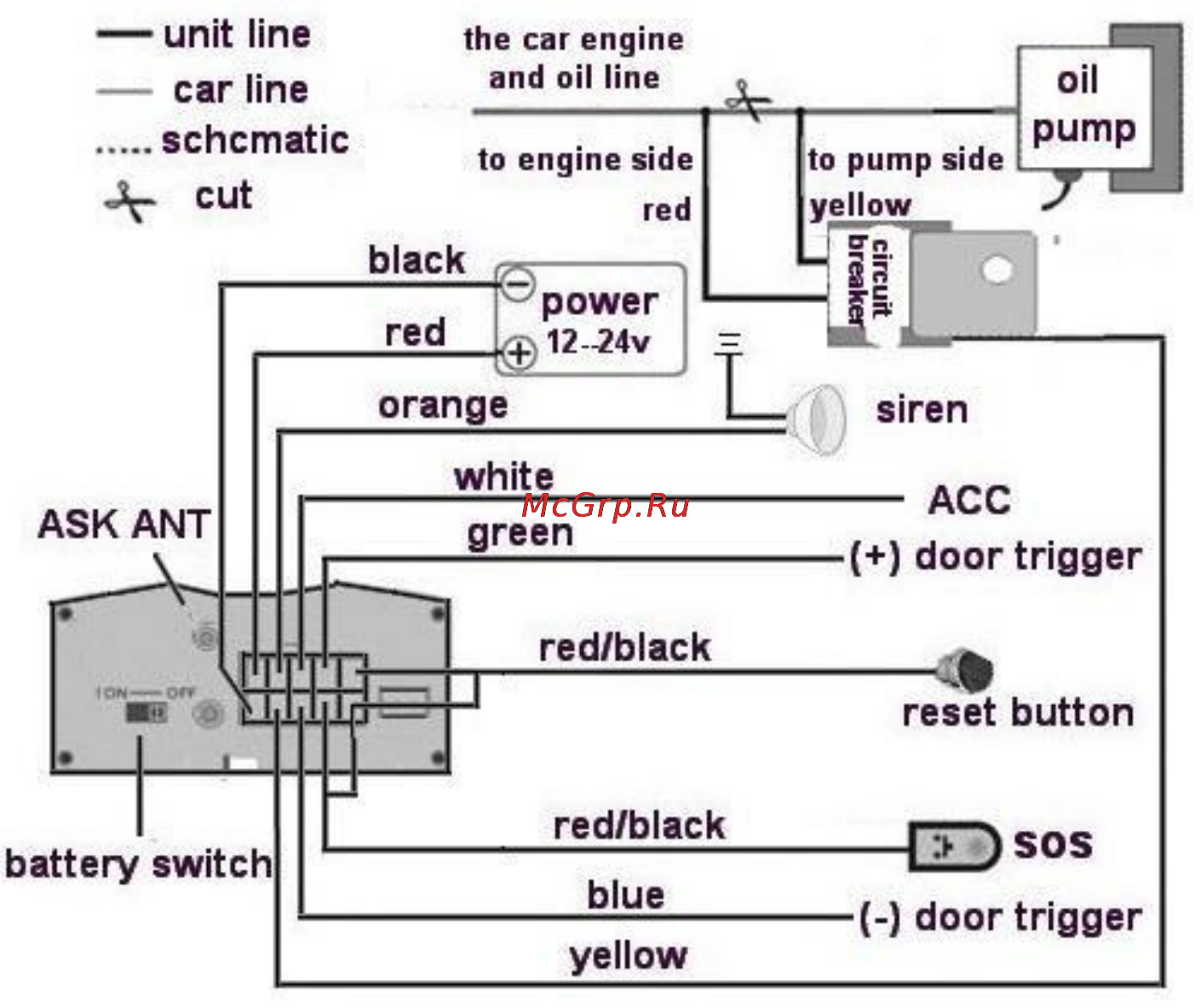

Рис. 2: Схема установки
• Убедитесь, что запрос PIN кода на вашей SIM-карте отключен, и звон-
ки не переадресовываются оператором
• Нажмите клавишу извлечения SIM-карты ост рым предметом, лоток
для SIM-карты будет выдвинут на 5 мм. Достаньте лоток, вставьте в
него SIM-карту, вставьте лоток с SIM-картой обратно в слот.
• Включите трекер: подключите «плюсовой» и «минусовой» провода
(красный и черный, соответственно) к бортовой сети автомобиля, по-
дождите 1 минуту, и переведите переключатель «on-off» в положение
«on».
4.2 Светодиодная индикация GSM/GPS
• Индикатор ровно горит красным цветом: нет сигнала GSM
• Индикатор мигает красным цветом каждую секунду: сигнал GSM есть,
и устройство работает в режиме GSM
4
