- 5 -

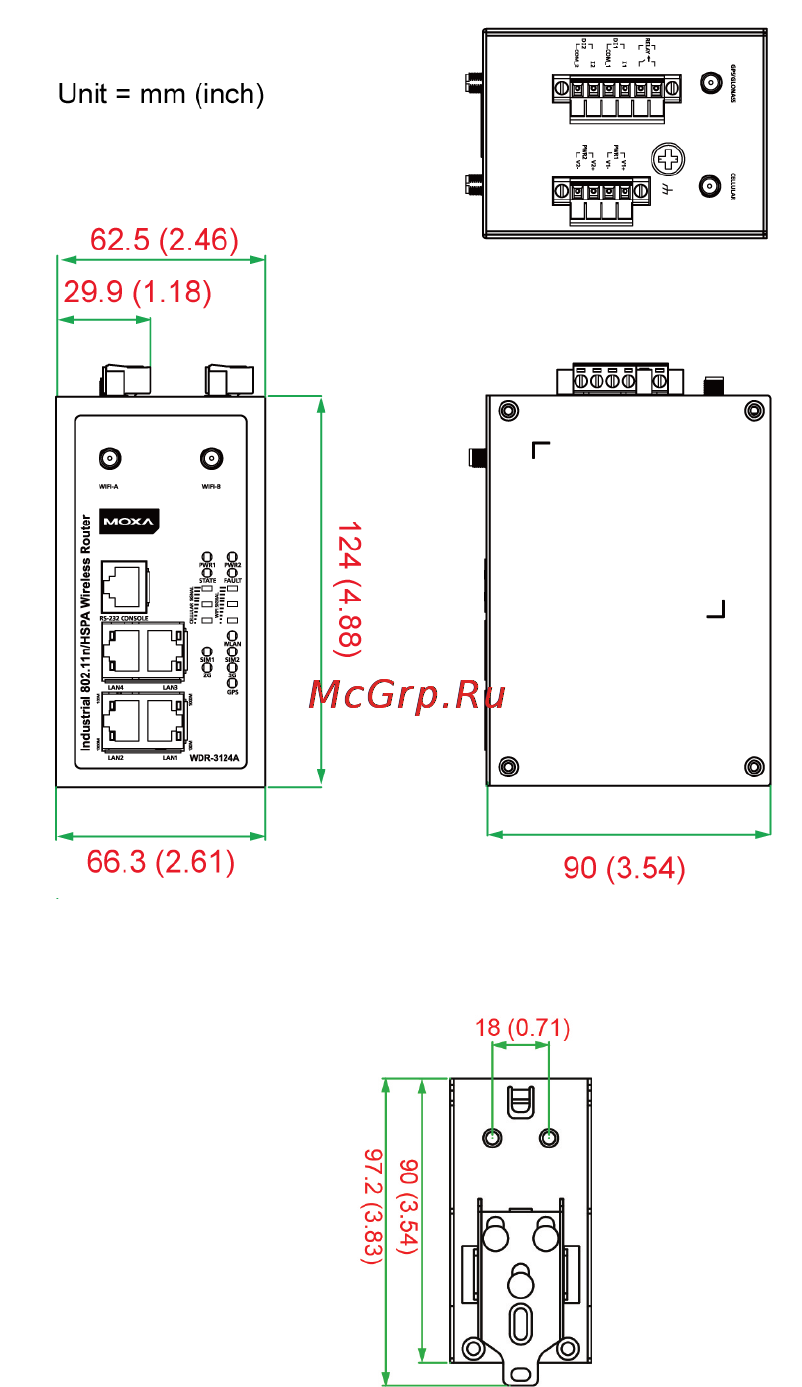

Device Dimensions
DIN-Rail Mounting
DIN
-Rail Kit Dimensions:
Unit = mm (inch)
The DIN-rail kit is attached to the back panel of the WDR-3124A. Mount
the WDR-3124A on corrosion-free mounting rails that meet the EN 60715
standard.
