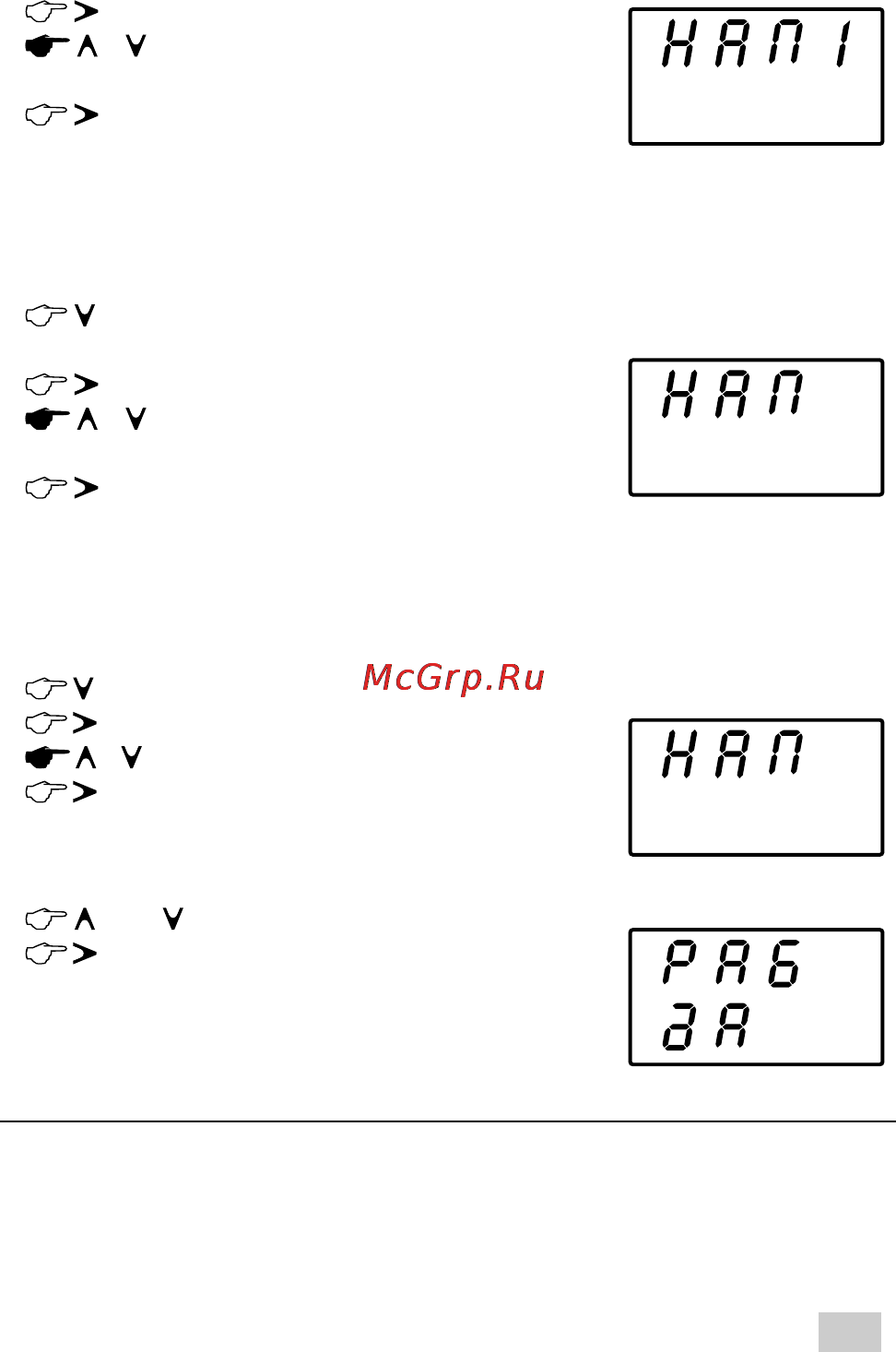

- войдите в редактирование порога
/ - установите желаемое значение
верхнего порога*
Нижний порог напряжения
(Стабилизация буферного режима или включение тока.
При выборе алгоритма 1, пункт в меню отсутствует)
- выберите НАПР3 - установка нижнего порога
напряжения
- войдите в редактирование порога
/ - установите желаемое значение
нижнего порога*
Напряжение изменения тока
(Напряжение при достижении которого значение тока
ТОК изменяется на ТОК2.
- выберите НАПР2 - установка порога изменения тока
- войдите в редактирование порога
/ - установите желаемое значение
Активация профиля
или - выберите активацию - РАБ.
- активируйте профиль
Теперь З.У. изменит настройки тока и
напряжения в соответствии с значениями
которые были установлены.
- сохраните значение
- сохраните значение
Только для алгоритмов 4 и 5)
- сохраните значение
1 4. 5 u
3
1 3. 8 u
2
.
1 5. 0 u
* Верхний и нижний порог напряжения должны отличаться не
менее чем на 0,5 Вольт. Если в одном из порогов невозможно
установить желаемое значение, то проверьте значение в
другом пороге и скорректируйте значение так, чтобы разница
между порогами была больше 0,5 Вольт.
