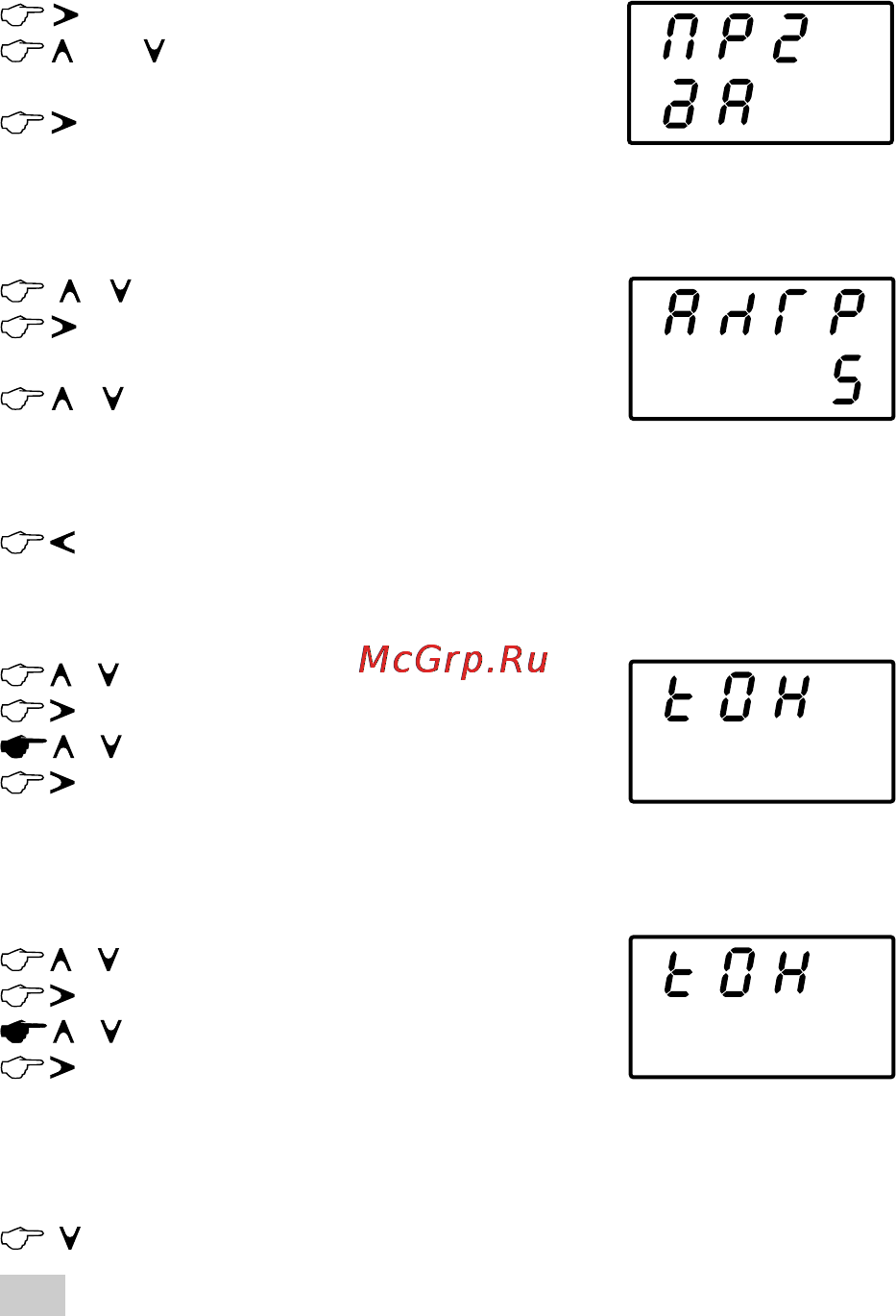

НАСТРОЙКА ПРОФИЛЯ
- войдите в выбор ПРОФИЛЯ
или - выберите нужный
ПРОФИЛЬ
- войдите в редактирование
профиля, первый параметр - ТОК
Выбор алгоритма заряда
/ - выберите АЛГОРИТМ заряда
- войдите в выбор алгоритма
заряда
/ - выберите необходимый
алгоритм (1 - 5)
(см. Рис. 2. График работы З.У. при заряде
кислотных А.Б. в автоматическом режиме)
Редактирование тока
/ - выберите ТОК
- войдите в редактирование
/ - установите желаемое значение
Редактирование тока 2
/ - выберите ТОК 2
- войдите в редактирование
/ - установите желаемое значение
Верхний порог напряжения
(Стабилизация напряжения или отключение тока)
- выберите НАПР1 - установка верхнего порога
напряжения
Перейдите в рабочий дисплей.
- выйдите из режима выбора алгоритма заряда
- сохраните значение
(Только для алгоритмов 4 и 5)
- сохраните значение
6.0 a
2
1 5.0 a
18
