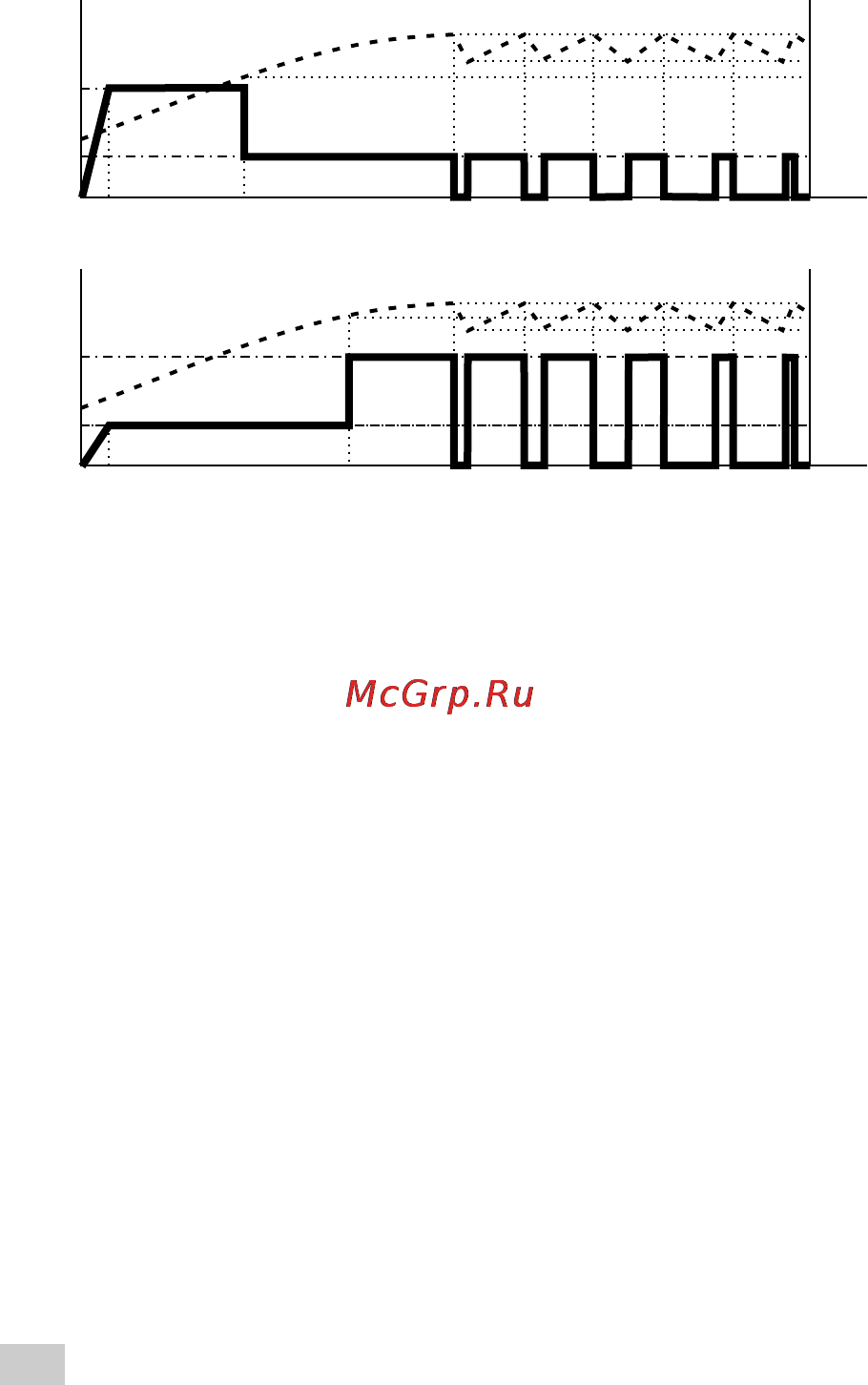

I - подключение, перезапуск алгоритма заряда
II - заряд установленным током (Ток 1)
III - при достижении напряжения = Напр2, ток изменяется на Ток 2
IV- при достижении Напр1, ток выключается, когда напряжение на
А.Б. снизится до Напр3, ток включается, далее процесс повторяется
V - заряд окончен, паузы между импульсами тока много больше
времени протекания тока.
Ток 2
I, A
U, B
Напр1
Напр2
I II III
IV
Ток 1
t, час
Напр3
V
Вариант с увеличением тока
Ток
I, A
U, B
Напр1
Напр3
Алгоритм 5
I II III
IV
Ток 2
t, час
Напр2
Вариант с уменьшением тока
V
Внимание! При подключении или перезапуске алгоритма
заряда (на графике интервал I) З.У. в течение 30-60 сек
фиксирует напряжение и удерживает min ток. В течение
этого времени необходимо провести все подключения. Далее
З.У. работает согласно выбранному алгоритму.
