Orion Вымпел-50 [10/32] Алгоритм 1

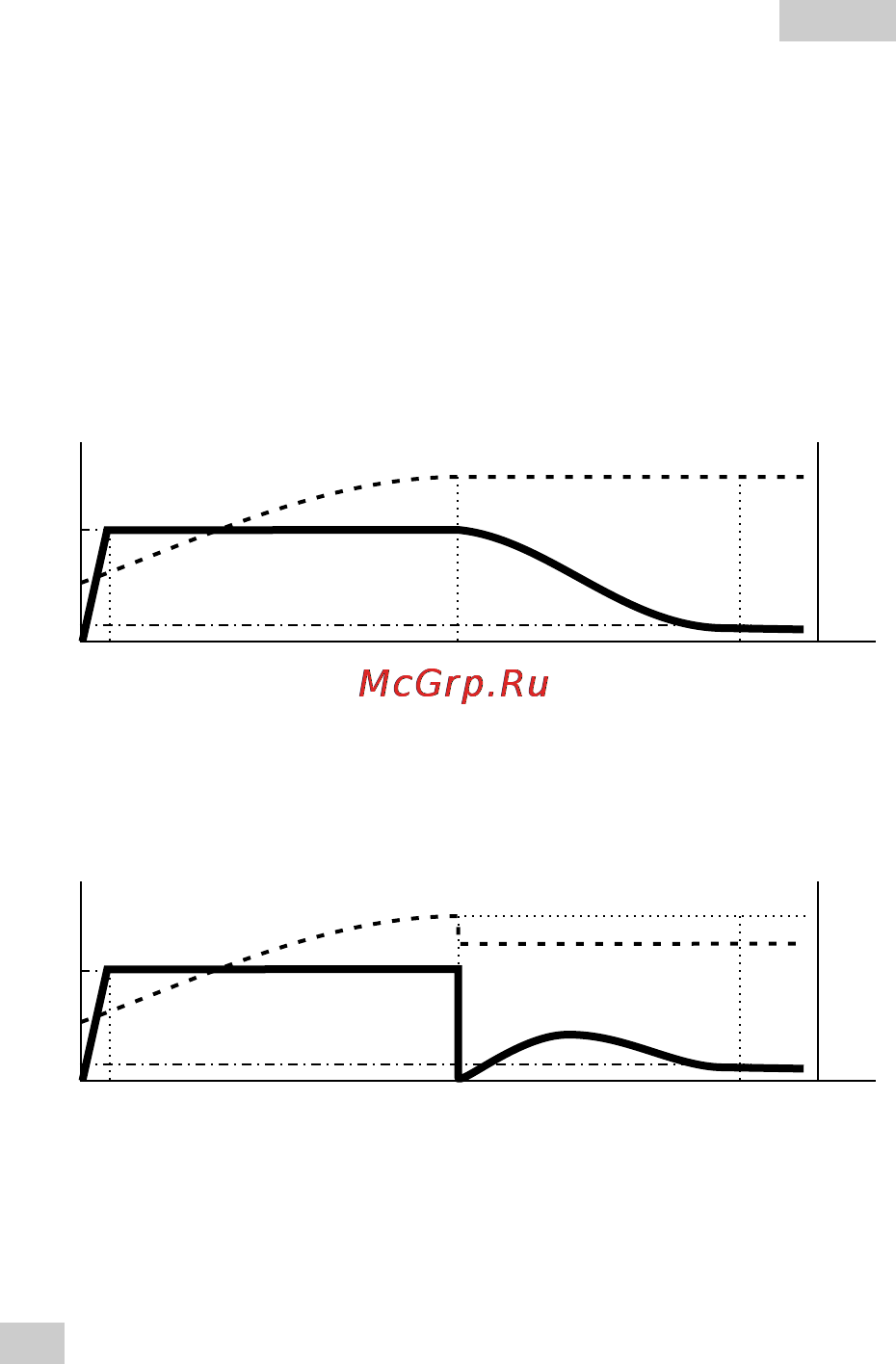

Графики работы З.У. при заряде кислотных А.Б.

в автоматическом режиме

Условные обозначения

Напр и Напр1 - Верхний порог напряжения (стабилизация

напряжения или отключение тока).

Напр2 - Напряжение при достижении которого значение

тока Ток изменяется на Ток 2 (только алгоритмы 4 и 5)

Напр3 - Нижний порог напряжения (стабилизация

буферного режима или включение тока)

Ток - Значение силы тока устанавливаемое в начале заряда

Ток 2 - Значение силы тока устанавливаемое при достижении

Напр2

Ток

I, A

U, B

< 0,5 А

I II IV

Напр

t, час

Алгоритм 1

I - подключение, перезапуск алгоритма заряда

II - заряд установленным током

IV - при достижении Напр З.У. стабилизирует заданное напряжение

(ток автоматически уменьшается)

V - заряд окончен при уменьшении тока до 0,5-1А.

Ток

I, A

U, B

< 0.5 А

I II IV

Напр1

t, час

Напр3

Алгоритм 2

I - подключение, перезапуск алгоритма заряда

II - заряд установленным током

IV - при достижении Напр1, З.У. автоматически уменьшает

напряжение стабилизации до Напр3, далее происходит стабилизация

заданного напряжения (ток автоматически уменьшается)

V - заряд окончен при уменьшении тока до 0,5-1А

Рис. 2
