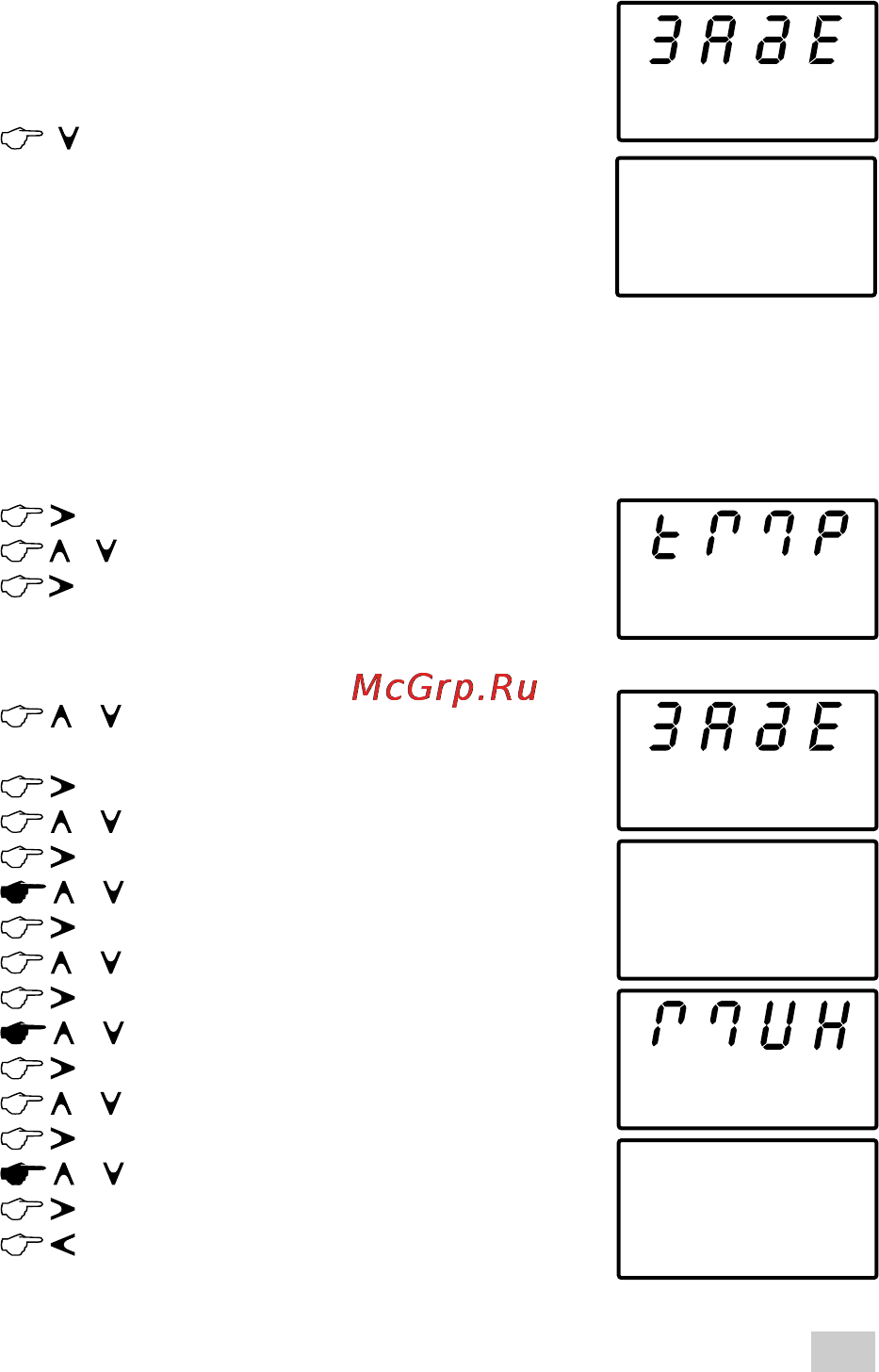

ПРОСМОТР СОСТОЯНИЯ ТАЙМЕРА
И ВРЕМЕНИ РАБОТЫ
- выберите просмотр состояния
таймера
На экране отобразится время оставшееся
до смены состояния (включения или
выключения источника).
НАСТРОЙКА ТАЙМЕРА
- войдите в выбор ПРОФИЛЯ
/ - выберите ТАЙМЕРЫ
- войдите в установку таймера
Установка задержки
/ - выберите ЗАДЕРЖКА (время
через которое начнется заряд АКБ)
- войдите в установку задержки
/ - выберите ЧАС
- войдите в установку часов
/ - установите часы
/ - выберите МИН
- войдите в установку минут
/ - установите минуты
/ - выберите СЕК
- войдите в установку
/ - установите
Перейдите в рабочий дисплей
Перейдите в рабочий дисплей
- сохраните установку часов
- сохраните установку минут
секунд
секунды
- сохраните установку секунд
- выйдите из установки
задержки
4 a c
1 2
3 5
0
C E H
0 2.3 7
P A 6.
0 1, 2 8
25
