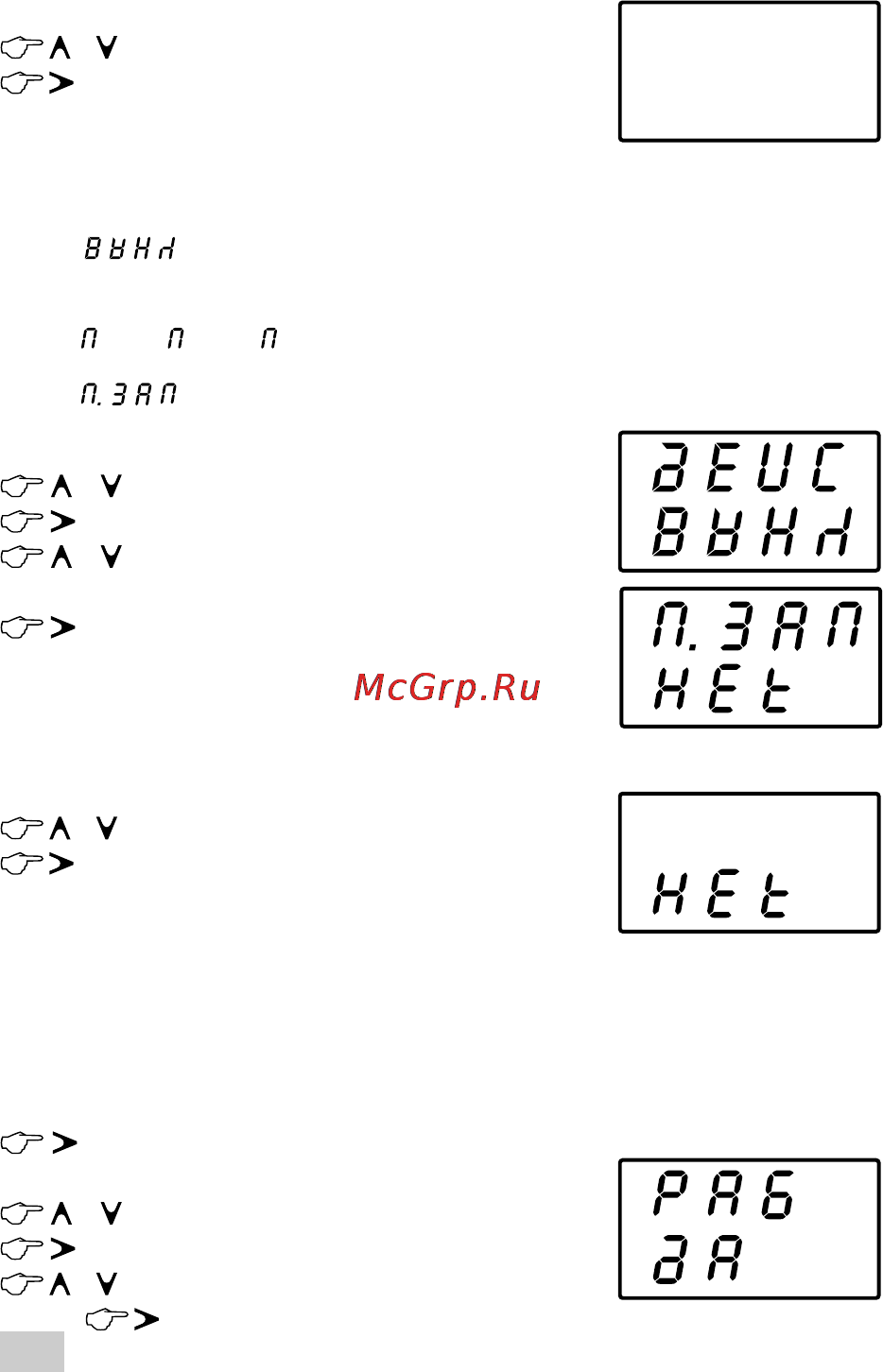

Установка времени заряда
/ - выберите ЗАРЯД
- войдите в установку
(Настройте аналогично задержке)
Выбор действия после окончания работы таймера
1. - выключение З.У. (зарядное устройство
выставляет значения тока 0,5 Ампера и напряжения 5,0 В)
2. , , - запуск выбранного профиля
3. - периодический подзаряд (циклическое
включение/выключение источника)
/ - выберите ДЕЙСТВИЕ
- перейдите к выбору действия
/ - выберите необходимое
действие
- подтвердите выбор
На экране отобразится
выбранное действие.
Запуск таймеров
/ - выберите активацию - РАБ.
- включите таймер - ДА или
выключите -НЕТ
ВКЛЮЧЕНИЕ ТАЙМЕРА
С СОХРАНЕННЫМИ УСТАНОВКАМИ
- войдите в меню выбора
профиля
/ - выберите таймер
- войдите в установку таймера
/ -выберите активацию - РАБ.
- включите - ДА
Перейдите в рабочий дисплей
p 1 p 2 p 3
.
p a 6.
3 a p.
26
