MOXA OnCell G3100: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
93
Подключениелокальнойсетикинтернету
Здесь приведены настройки для случая, когда Ethernet-устройства работают в качестве
клиентов. Для связи с интернетом у устройств локальной сети необходимо прописать IP-
адрес OnCell’а в качестве шлюза (gateway). Если включена функция адреса по DHCP

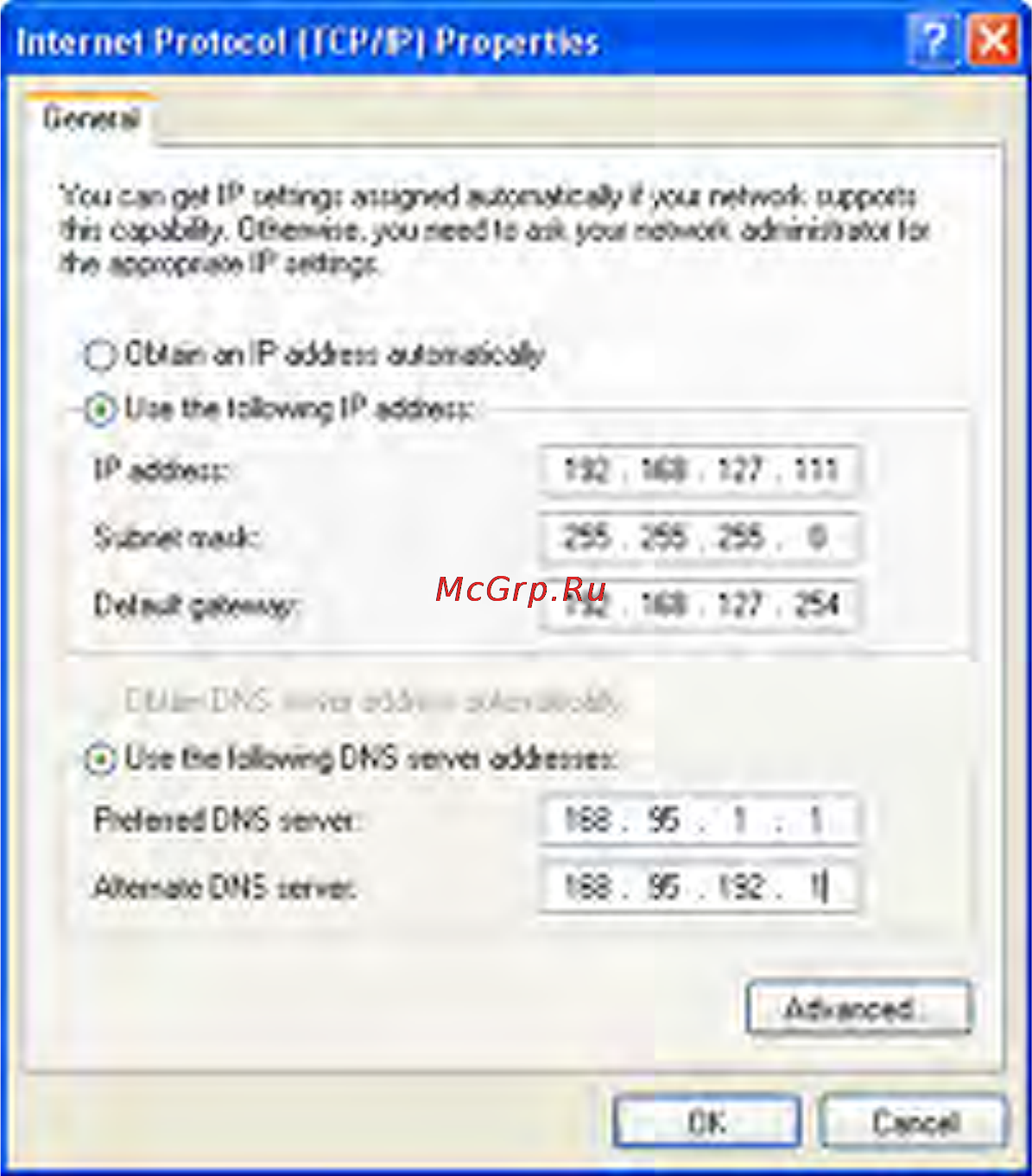

(DHCP=enable), то адрес OnCell’a определится автоматически. Можно также вручную
прописать соответствующие IP-адреса в настройках TCP/IP локального устройства.
