Orion Вымпел-1,5 КВт №33 [4/9] Установочный комплект 33
![Orion Вымпел-1,5 КВт №33 [4/9] Установочный комплект 33](/views2/1201669/page4/bg4.png)

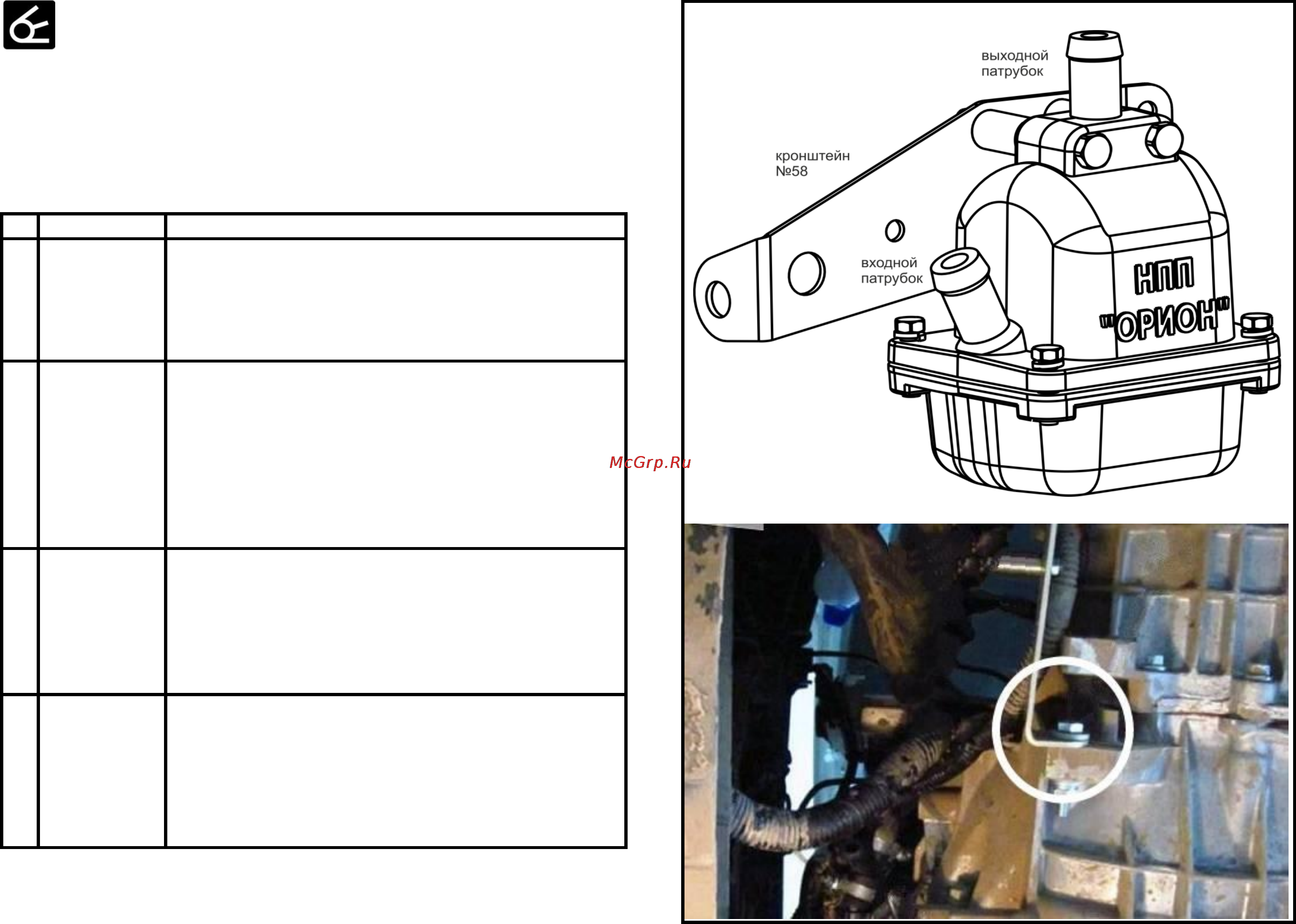

Рис. 3.1
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: гаечные ключи, отвѐртка (для
затяжки хомутов), нож (для резки шланга), ѐмкость для
слива ОЖ, воронка.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
жидкость (ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: (выходной рукав) Lвых =
390мм, (входной рукав) длина Lвх = 230 мм, лучше
подрезать по месту.
Закрепите кронштейн №58 на подогревателе шпильками
через втулки №50, как на Рис. 3.1, под гайки проложите
шайбу гровера.
Наденьте рукава резиновые на соответствующие
патрубки подогревателя.
Рис. 3.2
Закрепите соединения хомутами S 16-25.
Открутите сливную пробку и слейте охлаждающую
жидкость.
Проденьте из комплекта болт М10х40 в отверстие в
кронштейне.
Установите кронштейн подогревателя в свободное ухо
коробки передач. Рис. 3.2. Закрепите гайкой.
При необходимости подогните кронштейн.
Выберите место разреза на шланге, показанном на Рис.
3.3.
Разрежьте шланг.
Наденьте хомуты S 20-32 на шланги.
Вставьте тройник №3 в разрез так, чтобы боковой отвод
был направлен вниз к подогревателю.
Затяните все хомуты.
Приложение №3
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 33
монтаж предпускового подогревателя охлаждающей жидкости
Подготовка к
монтажу
1
Ford Mondeo 2013 г. в., двигатель (2,0 л), 140 л.с., МКПП
Монтаж
подогревателя
3
2
Подготовка
подогревателя
к монтажу
4
Монтаж
входного
тройника №3
16-14-16
