![Orion Вымпел-1,5 КВт №33 [6/9] Ford focus 2007 г в двигатель hxdb 1 6 л мкпп](/views2/1201669/page6/bg6.png)

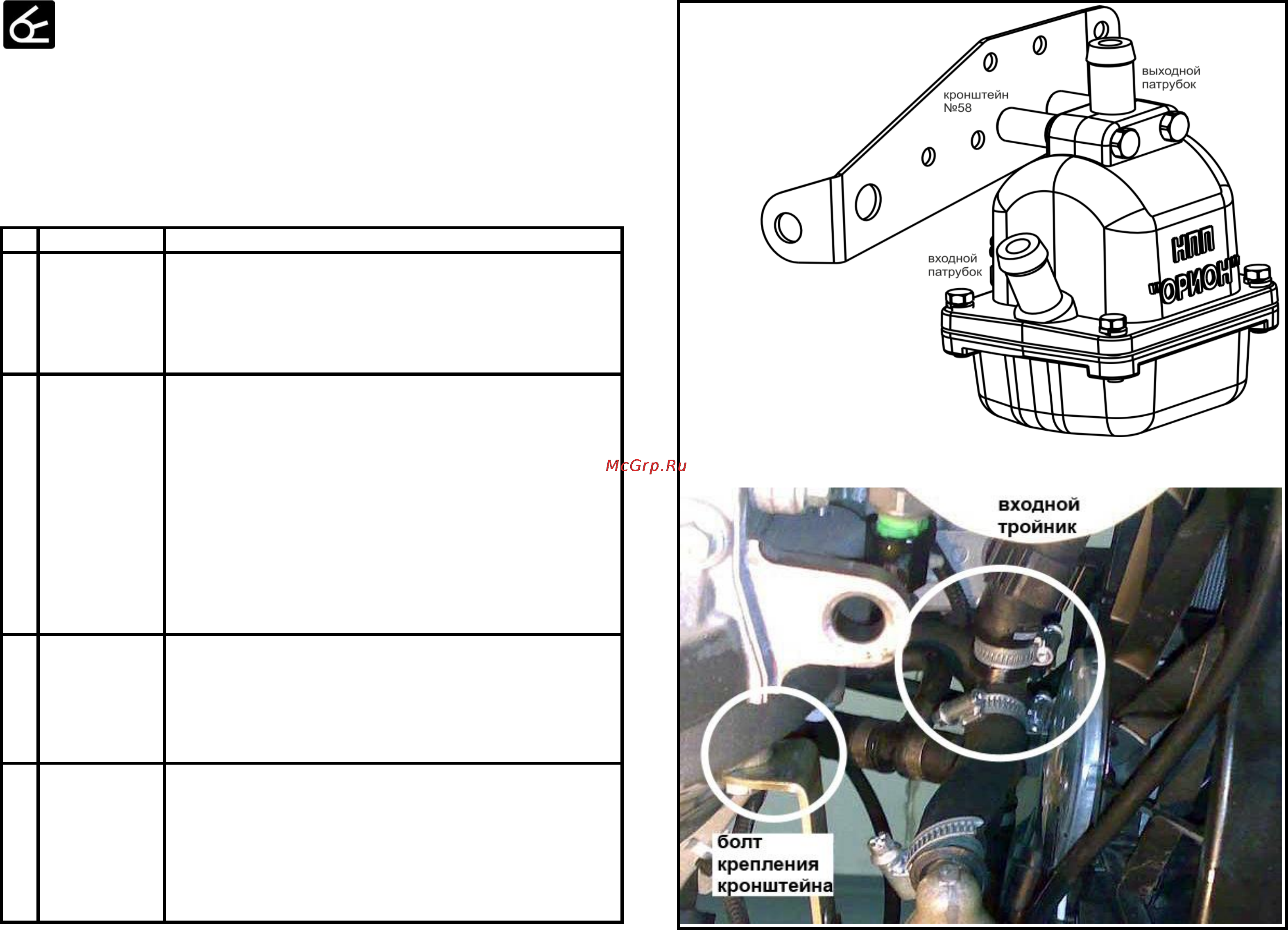

Рис. 4.1
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: гаечные ключи, отвѐртка (для
затяжки хомутов), нож (для резки шланга), ѐмкость для
слива ОЖ, воронка.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
жидкость (ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: (входной рукав) длина Lвх,
(выходной рукав) Lвых, лучше подрезать по месту.
2007, HXDB (1,6 л), МКПП: Lвх=210мм, Lвых=260мм
2011, IQDB (1,6 л), МКПП: Lвх=210мм, Lвых=370мм
Рис. 4.2 Ford Focus 2007 г. в., двигатель HXDB (1,6 л), МКПП,
2007, QQDB (1,8 л), МКПП: Lвх=170мм, Lвых=290мм
Ford Focus 3 2011 г.в., с двигателем IQDB (1,6 л), МКПП
2007, SHDA (1,6 л), AКПП: Lвх=310мм, Lвых=290мм
Закрепите кронштейн №58 на подогревателе шпильками
через втулки №50, как на Рис. 4.1, под гайки проложите
шайбу гровера.
Наденьте рукава резиновые на соответствующие
патрубки подогревателя.
Закрепите соединения хомутами S 16-25.
Открутите сливную пробку и слейте охлаждающую
жидкость.
Открутите болт двигателя.
Установите кронштейн подогревателя. Закрепите
кронштейн.
При необходимости подогните кронштейн.
Выберите место разреза на шланге отопителя салона.
Место разреза определяется по длине входного шланга.
Разрежьте шланг.
Наденьте хомуты S 20-32 на шланги.
Вставьте тройник №2 в разрез так, чтобы боковой отвод
был направлен вниз к подогревателю.
Затяните все хомуты.
4
Монтаж
входного
тройника №2
20-14-20
Приложение №4
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 33
монтаж предпускового подогревателя охлаждающей жидкости
Подготовка к
монтажу
1
Ford Focus 2007 г. в., двигатель QQDB (1,8 л), МКПП
Ford Focus 2007 г. в., двигатель HXDB (1,6 л), МКПП
Ford Focus 2007 г. в., двигатель SHDA (1,6 л), AКПП
Ford Focus 3 2011 г.в., с двигателем IQDB (1,6 л), МКПП
Монтаж
подогревателя
3
2
Подготовка
подогревателя
к монтажу
Содержание
