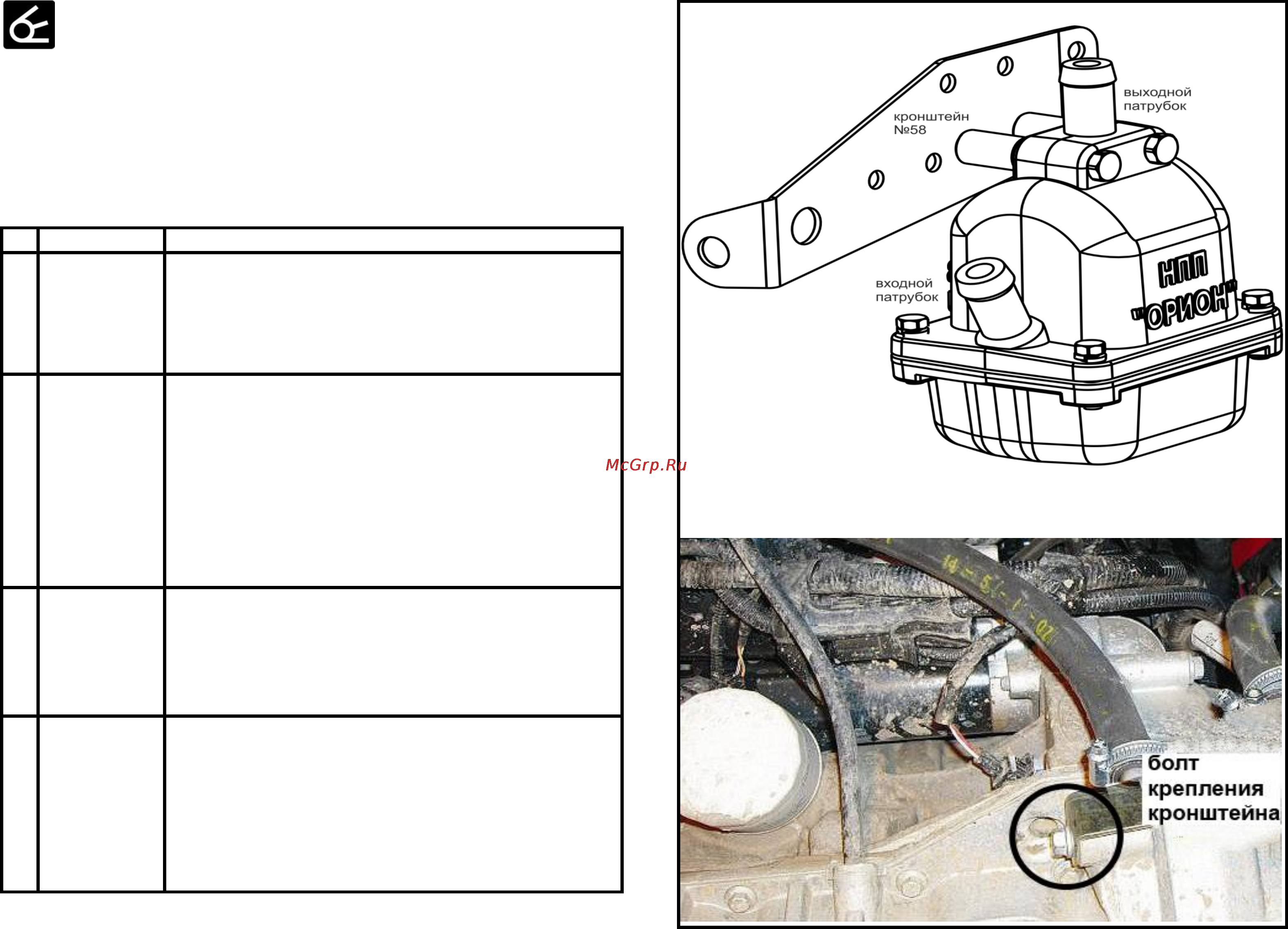

Рис. 5.1
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: гаечные ключи, отвѐртка (для
затяжки хомутов), нож (для резки шланга), ѐмкость для
слива ОЖ, воронка.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
жидкость (ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: (входной рукав) длина Lвх,
(выходной рукав) Lвых, лучше подрезать по месту.
Ford Fiesta 2008: Lвх=290мм, Lвых=370мм
Ford Fusion 2007: Lвх=330мм, Lвых=330мм
Закрепите кронштейн №58 на подогревателе шпильками
через втулки №50, как на Рис. 5.1, под гайки проложите
шайбу гровера.
Рис. 5.2
Наденьте рукава резиновые на соответствующие
патрубки подогревателя.
Закрепите соединения хомутами S 16-25.
Открутите сливную пробку и слейте охлаждающую
жидкость.
Открутите болт двигателя. Рис. 5.2
Установите кронштейн подогревателя. Закрепите
кронштейн.
При необходимости подогните кронштейн.
Выберите место разреза на шланге отопителя салона.
Место разреза определяется по длине входного шланга.
Рис. 5.3
Разрежьте шланг.
Наденьте хомуты S 20-32 на шланги.
Вставьте тройник №2 в разрез так, чтобы боковой отвод
был направлен вниз к подогревателю. Рис. 5.3
Затяните все хомуты.
Ford Fusion 2007г.в., двигатель FXJA (1,4 л), МКПП
3
2
Подготовка
подогревателя
к монтажу
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 33
монтаж предпускового подогревателя охлаждающей жидкости
Подготовка к
монтажу
1
Ford Fusion 2007 г.в., двигатель FXSA, (1,4 л), МКПП
Ford Fiesta 2008 г.в., двигатель FYJA (1,6 л.), МКПП
Приложение №5
4
Монтаж
входного
тройника №2
20-14-20
Монтаж
подогревателя
