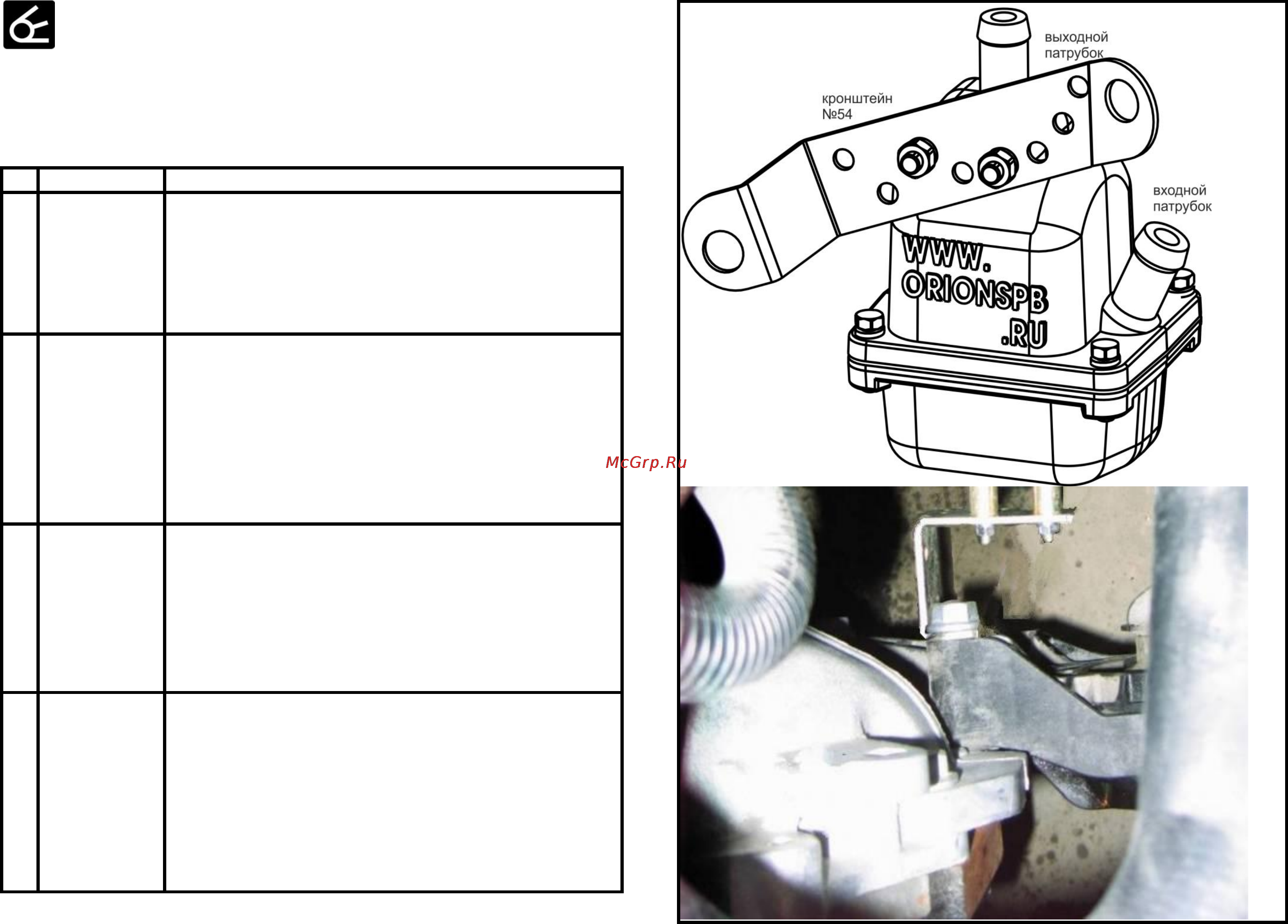

Рис. 2.1
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: гаечные ключи, отвѐртка (для
затяжки хомутов), нож (для резки шланга), ѐмкость для
слива ОЖ, пробойник, плоскогубцы, молоток, груша,
воронка.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
жидкость (ОЖ), примерно 1 литр.
Нарежьте рукав резиновый, лучше подрезать по месту.
(входной рукав) длина Lвх = 230 мм, (выходной рукав)
Lвых = 410мм,
Закрепите кронштейн №54 на подогревателе шпильками
через втулки №50, как на Рис. 2.1, под гайки проложите
шайбу гровера.
Наденьте рукава резиновые на соответствующие
патрубки подогревателя.
Рис. 2.2
Закрепите соединения хомутами S 16-25.
Открутите сливную пробку и слейте охлаждающую
жидкость.
Отсоедините и отведите в сторону шланг радиатора
двигателя и крышку коллектора.
Отверните верхний болт крепления лапы двигателя.
Прикрепите подогреватель к двигателю с помощью
штатного болта. Рис. 2.2.
При необходимости подогните кронштейн.
Извлеките штатную заглушку из двигателя: Рис. 2.3.
Осторожно чтобы не повредить края наносите удары по
пробойнику направленному в край заглушки. Рис. 2.4.
После того как заглушка повернется, зажмите край
плоскогубцами и выдерните заглушку. Рис. 2.4.
Отсосите с ОЖ из отверстия с помощью груши.
Протрите край отверстия двигателя.
Нанесите герметик на ободок посадочного отверстия.
Аккуратно ударами по кругу запрессуйте заглушку №13.
Приложение №2
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 34
монтаж предпускового подогревателя охлаждающей жидкости
Подготовка к
монтажу
1
Chevrolet Cruze 2010 г. в., двигатель F16D3 (1,6 л), МКПП
Монтаж
подогревателя
3
2
Подготовка
подогревателя
к монтажу
4
Монтаж
выходной
заглушки №13
