Orion Вымпел-1,5 КВт №34 [4/5] Монтаж предпускового подогревателя охлаждающей жидкости

Orion Вымпел-1,5 КВт №34 [4/5] Рис 3

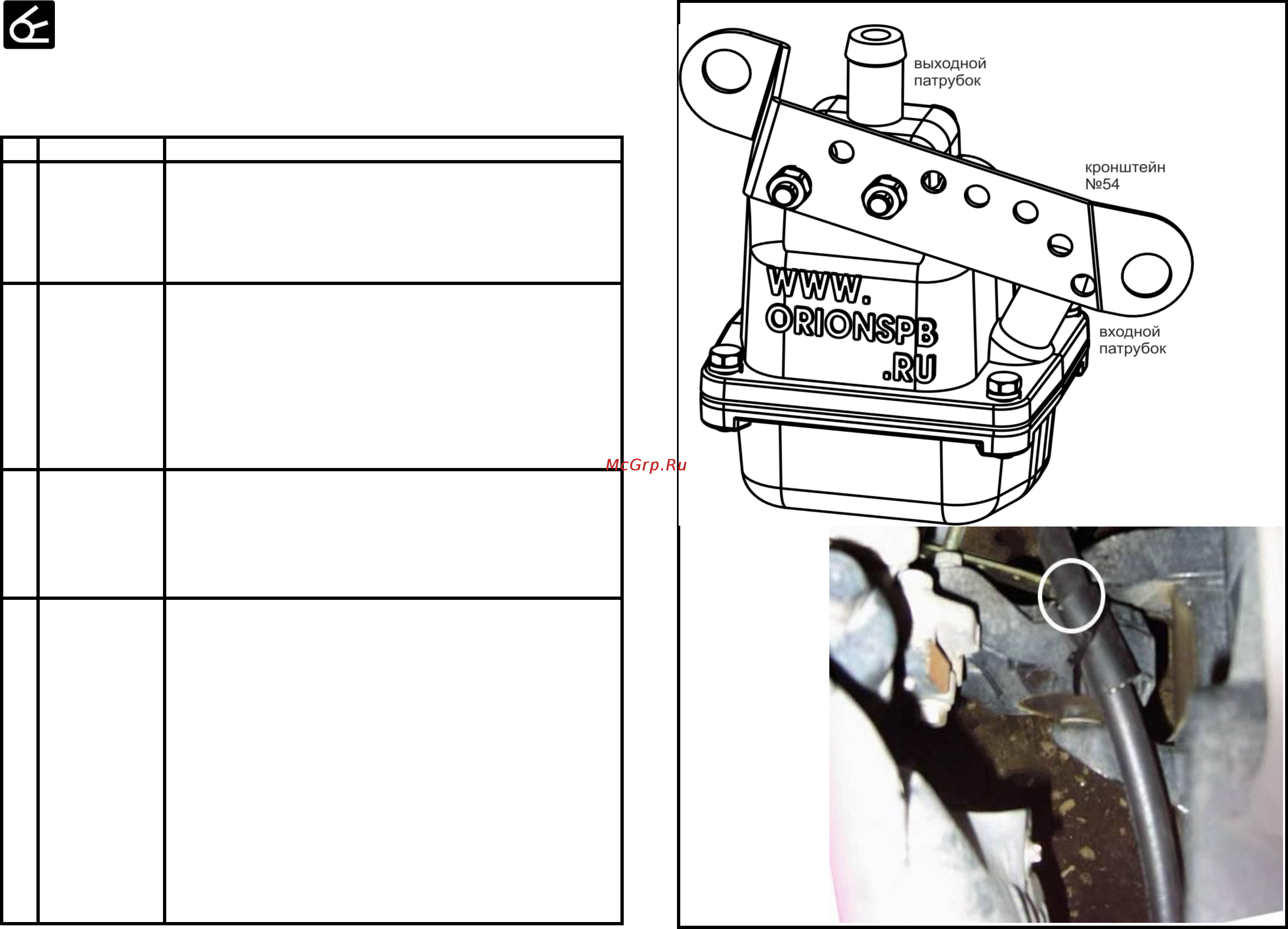

Рис. 3.1
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: гаечные ключи, отвѐртка (для
затяжки хомутов), нож (для резки шланга), ѐмкость для
слива ОЖ, воронка.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
жидкость (ОЖ), примерно 1 литр.
Нарежьте рукав резиновый: (выходной рукав) Lвых =
630мм, (входной рукав) длина Lвх = 730 мм, лучше
подрезать по месту.
Закрепите кронштейн №54 на подогревателе шпильками
через втулки №50, как на Рис. 3.1, под гайки проложите
шайбу гровера.
Наденьте рукава резиновые на соответствующие
патрубки подогревателя.
Закрепите соединения хомутами S 16-25.
Открутите сливную пробку и слейте охлаждающую
жидкость.
Открутите болт крепления подушки двигателя. Рис. 3.2.
Установите подогреватель входным патрубком к
двигателю, зафиксируйте болтом.
Рис. 3.2
При необходимости подогните кронштейн.
Выберите место разреза на нижнем шланге радиатора на
горизонтальном участке около двигателя. Рис. 3.3.
Разрежьте шланг.
Отрежьте отрезок 15 мм с одной стороны.
Наденьте хомуты S 35-50 на шланги.
Определите диаметр шланга.
Если диаметр 32мм то вставьте тройник №1 в разрез так,
чтобы боковой штуцер был направлен в сторону
подогревателя.
Если диаметр 35мм. Вставьте тройник №28 в разрез так,
чтобы боковое отверстие было направлен в сторону
подогревателя.
Нанесите герметик на штуцер №05.
Вкрутите штуцер №05 в тройник №29.
Затяните все хомуты.
4
Монтаж
входного
тройника № 28
35-К1/4-35 или
№1 32-14-32
Подготовка к
монтажу
1
Chevrolet Cruze 2010 г. в., двигатель F18D4 (1,8 л), МКПП
Приложение №3
Монтаж
подогревателя
3
2
Подготовка
подогревателя
к монтажу
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 34
монтаж предпускового подогревателя охлаждающей жидкости
