УСТРОЙСТВО ИЗДЕЛИЯ

Конструктивно П.З.У. выполнено в пластмассовом корпусе,

имеющем жалюзи для вентиляции.

На передней панели расположены

- индицирует протекание

зарядного тока Зеленый цвет - малый ток в режиме заряда

Красный цвет - большой пусковой ток

При измерениях необходимо учесть, что

стрелочный вольтметр измеряет напряжение не на

крокодилах, а на выходе схемы до выходных проводов.

Поэтому показания вольтметра при пусковых токах будут

завышены примерно на 1,5-2 вольта по сравнению с

напряжением на крокодилах.

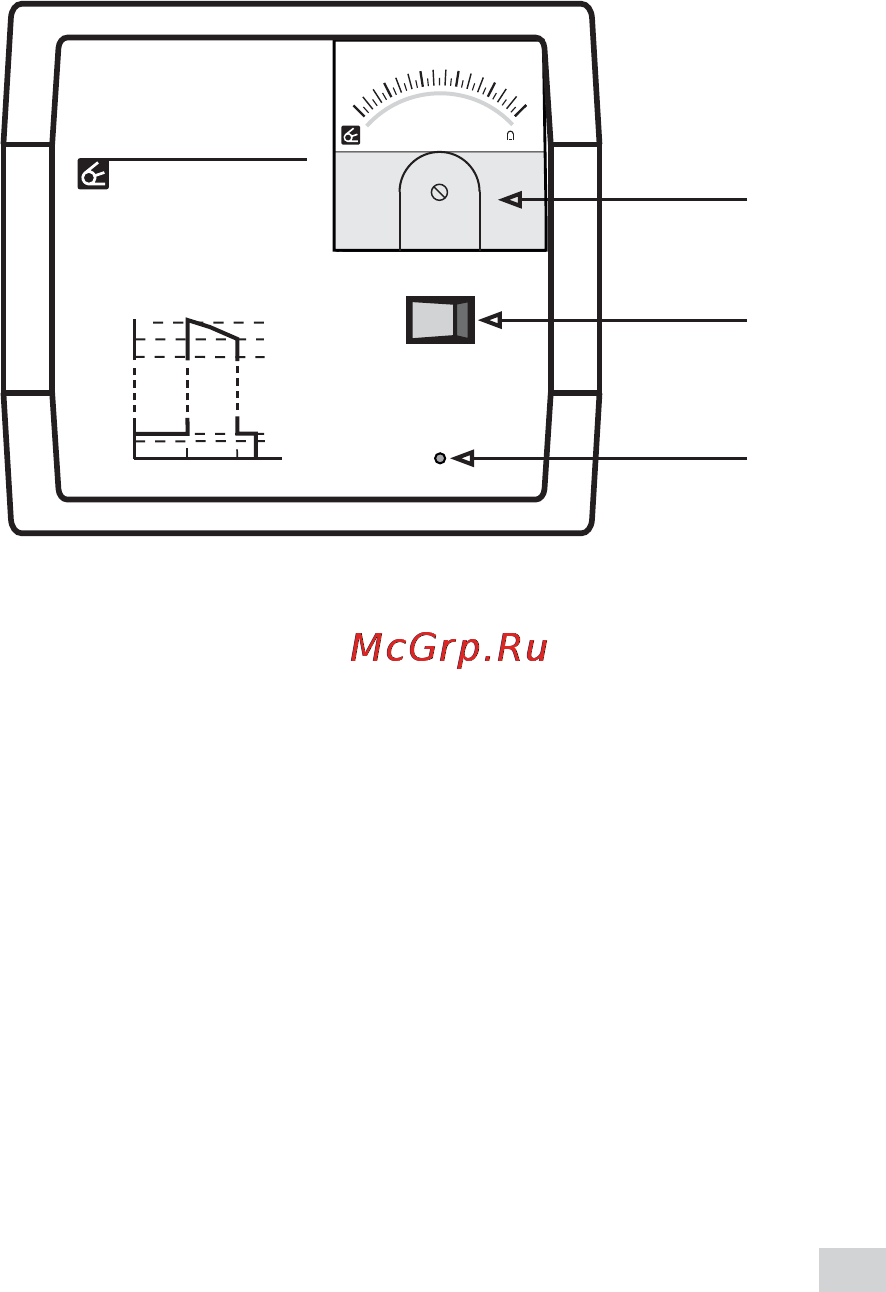

Стрелочный вольтметр

Переключатель режимов “Пуск/Заряд”

Двухцветный светодиод “Ток”

ВНИМАНИЕ!

Электронная схема П.З.У. представляет собой двухтактный

высоковольтный высокочастотный преобразователь со

схемой управления, содержащей три цепи обратной связи по

напряжению, току и температуре.

ПУ

АВТОМАТИЧЕСКОЕ

РЯДН

УСТРОЙСТВО

U,B

80 I,A

ТОК ПУСКА 80А

ТОК ЗАРЯДА 15А

ЗАРЯД ПУСК

ТОК

2.5

ООО "НПП ОРИОН СПБ""

Вымпел - 700
