11

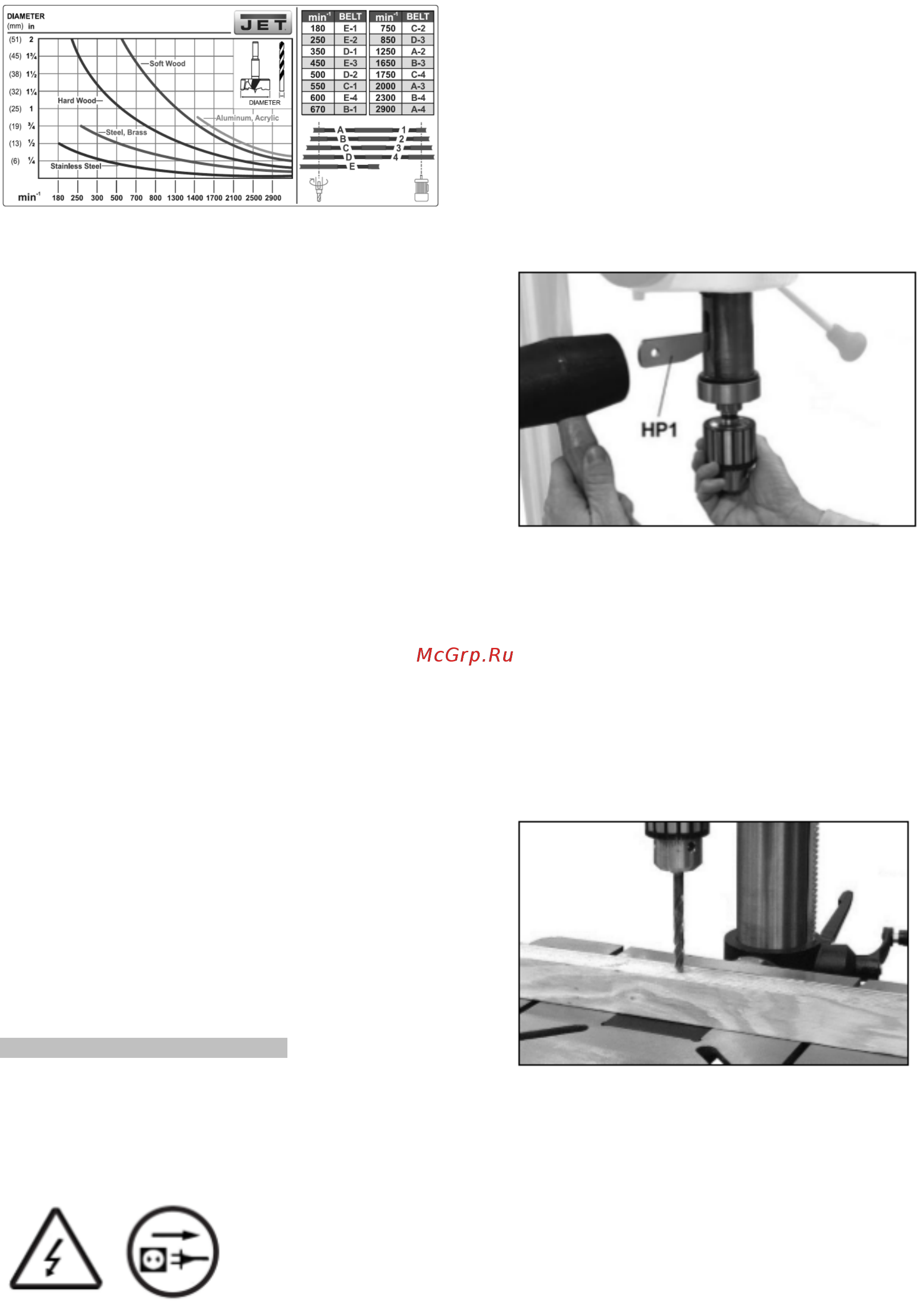

В качестве общего руководства воспользуйтесь
таблицей числа оборотов (Рис. 17), которая
находится на внутренней стороне крышки шкива.
Рис. 17
ВНИМАНИЕ:
Всегда держите руки на достаточном расстоянии от
вращающегося сверлильного инструмента.
Стружку и части заготовок удаляйте только после
остановки станка.
Не удаляйте стружку и опилки руками, используйте
щетку или приспособление для удаления стружки.
Перед запуском станка закрывайте экран
сверлильного патрона и крышку шкива.
При использовании тисков, всегда прикручивайте их
к столу.
Никогда не держите руки на весу во время работы
(не удерживайте заготовку без дополнительного
упора на столе).
Длинные заготовки поддерживайте роликовыми
стойками.
Не используйте при работе на этом станке
инструмент с металлическими щетками, фрезерных
инструмент и приспособлений для круговой вырезки.
Никогда не обрабатывайте резанием магний –
высокая опасность пожара!
Запрещается смотреть в луч лазера.
Не смотрите прямо на луч лазера через оптические
приборы.
Не направляйте луч лазера на людей и животных.
Не применяйте лазер в случае обработки сильно
отражающих материалов. Отраженный свет
является опасным.
6. Наладка и регулировка станка
Общие указания:
Перед работами по наладке и регулировке станок
должен быть предохранен от непреднамеренного
пуска путем отсоединения от сети штепсельной
вилки. Нажмите кнопку аварийного останова.
6.1 Демонтаж сверлильного патрона и оправки
Нажмите кнопку аварийного останова.
Опустите пиноль с помощью ручки вертикальной
подачи.
Заблокируйте ее в нижнем положении (см. разд. 6.3).
Проверните шпиндель, чтобы выровнять шпоночные
пазы в шпинделе и пиноли.
Обеспечьте защиту поверхности стола.
Вставьте выталкивающий клин (НР1, Рис. 18) в
совмещенные шпоночные пазы и слегка стукните по
нему. Удерживайте патрон с оправкой, когда они
выпадут из шпинделя.
Рис. 18
6.2 Регулировка упора глубины сверления
Для сверления нескольких отверстий одинаковой
глубины применяйте упор глубины сверления.
Способ 1:
Ослабьте ручку блокировки (G, Рис. 20).
Поворачивайте ручку вертикальной подачи (D),
чтобы опустить зажатое в патроне сверло так, чтобы
оно коснулось поверхности заготовки. Рис. 19.
Рис. 19
Установите кольцевую шкалу (Е, Рис. 20) на нулевую
отметку. Таким образом, поверхность заготовки
устанавливается как нулевая точка отсчета.
