12

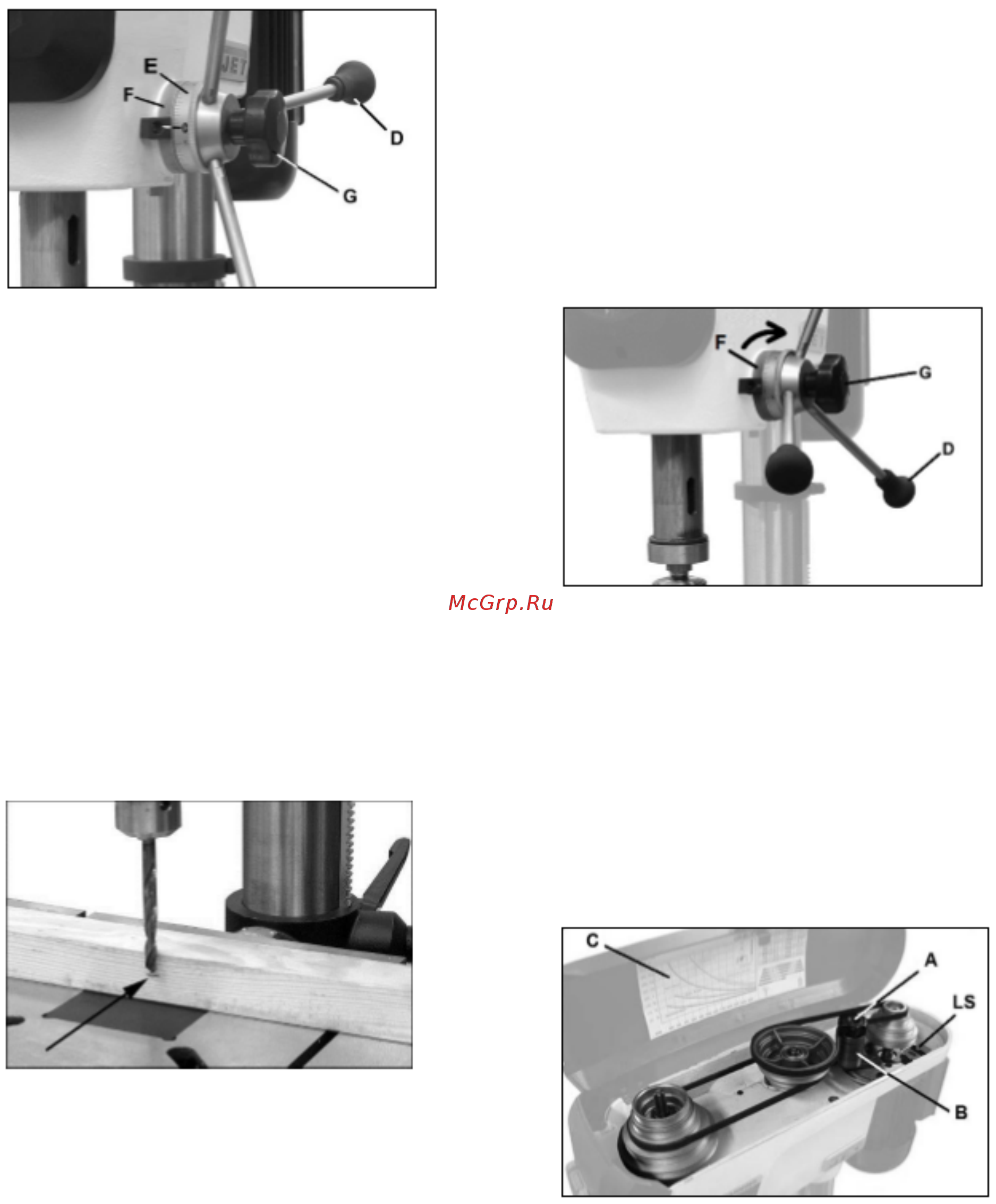

Рис. 20
Уберите заготовку из-под сверла.
Поворачивайте ручку вертикальной подачи до тех
пор, пока на кольцевой шкале не установится
желаемая глубина сверления.
Закрутите стопорное кольцо (F) до упора против
часовой стрелки.
Затяните ручку блокировки (G).
Теперь при сверлении инструмент будет доходить
только до установленной точки.
Способ 2:
Пометьте желаемую глубину сверления на боковой
грани заготовки.
Ослабьте ручку блокировки (G, Рис. 20).
Опустите сверло до отметки (Рис. 21).
Рис. 21
Закрутите стопорное кольцо (F, Рис. 20) до упора
против часовой стрелки.
Затяните ручку блокировки (G).
Теперь при сверлении инструмент будет доходить
только до установленной точки.
Примечание:
Для более точной регулировки слегка ослабьте ручку
блокировки (G) и аккуратно подведите сверло с
помощью ручки вертикальной подачи (D).
Снова затяните ручку блокировки (G).
6.3 Регулировка предохранительного фиксатора
пиноли
Пиноль можно зафиксировать в нижнем положении,
предохраняя ее от сдвига, который может
способствовать демонтажу патрона и оправки.
Ослабьте ручку блокировки (G).
Поверните ручку вертикальной подачи (D), чтобы
опустить сверло на желаемую глубину.
Поверните стопорное кольцо (F, Рис. 22) до упора по
часовой стрелке.
Рис. 22
Затяните ручку блокировки (G).
Пиноль будет находиться в установленном
положении.
6.4 Изменение частоты вращения шпинделя
Откройте крышку шкива.
Табличка с указанными числами оборотов и
положением ремней (С, Рис. 23) находится на
внутренней стороне крышки шкивов. Учитывайте эти
данные при каждом изменении числа оборотов.
Рис. 23
Ослабьте ручку (А) и отодвиньте натяжной ролик (В)
от ремня, чтобы ослабить натяжение.
Измените положение ремней в соответствии с
таблицей числа оборотов.
Убедитесь, что ремни правильно сели в канавках
каждого из шкивов.
Натяните ремень.
Закройте крышку шкива.
