3.5 Описание станка

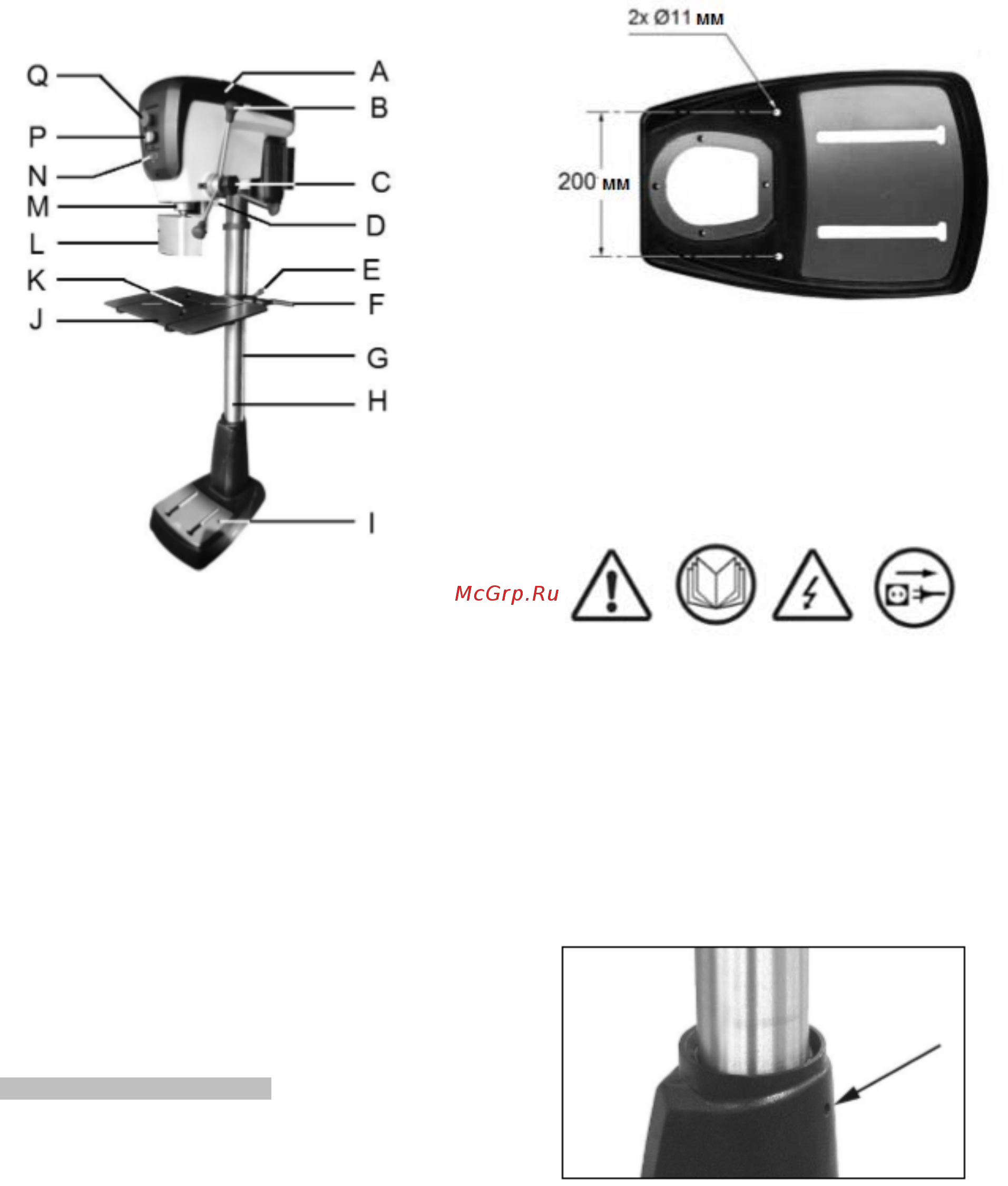

Рис. 3
А
Крышка шкивов
B
Ручка вертикальной подачи
C
Блокировка вертикальной подачи
D
Светодиодная рабочая лампа и
перекрестный лазер
E
Ручка фиксации стола на колонне
F
Ручка подъема стола
G
Рейка
H
Колонна
I
Основание
J
Стол
K
Вставка стола (ДВП)
L
Экран сверлильного патрона
M
Пиноль шпинделя
N
Переключатели рабочей лампы и
перекрестного лазера
P
Переключатель двигателя ВКЛ./ВЫКЛ.
Q
Кнопка аварийного останова
4. Транспортировка и запуск
4.1 Транспортировка и установка
Станок предназначен для работы в закрытых
помещениях и должен быть прочно установлен на
твердой горизонтальной поверхности.
Осторожно:
Во избежание опрокидывания станок должен
быть прикручен к полу двумя фиксирующими
винтами (не поставляются). Рис. 4.
Рис. 4
Для удобства транспортировки станок поставляется
частично разобранным.
4.2 Сборка
Не подключайте сверлильный станок к источнику
питания до того, как он будет полностью собран.
Если при распаковке обнаружены повреждения
вследствие транспортировки, немедленно сообщите
об этом Вашему поставщику.
Не запускайте станок в работу!
Утилизируйте упаковку в соответствии с
требованиями охраны окружающей среды.
Удалите антикоррозионную смазку с помощью
мягкого растворителя.
Убедитесь, что установочный винт (Рис. 5) плотно
притянут к колонне.
Рис. 5
Прикрутите основание к пяте колонны с помощью
четырех винтов М8 и плоских шайб. Рис. 6.
